SOLIDWORKS 2020新功能揭秘！|草稿品質還是高品質？

2019-09-04 來源：杭州華睿 作者：杭州華睿 閱讀：4080
網格化（離散化）是有限元分析過程中一個至關重要的步驟。計算的精度取決于網格的質量，一般而言，網格越精細，精度就越高。另外一個維度就是，網格的階數越高，精度也就越高。

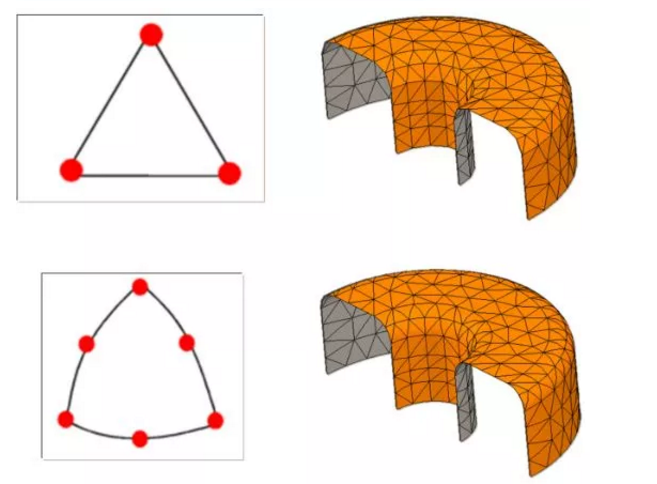

SOLIDWORKS提供草稿品質單元（一階網格）、高品質單元（二階單元）以及高階單元的辦法。我們這里只討論草稿品質和高品質單元的設置。






草稿品質單元，可以作為前期試算，精度要求不高的算例。可以節約計算時間，提高工作效率。


舊版本設置方法



右鍵網格，在屬性管理器里面展開高級。默認是高品質網格，當需要草稿品質的時候，勾選草稿品質網格選項。只是一個全局設置，勾選之后所有的實體都是草稿品質的。




有沒有更好的方案實現效率和質量的平衡呢？
讓我們看看SOLIDWORKS 2020是怎么做的。




新版本設置方法

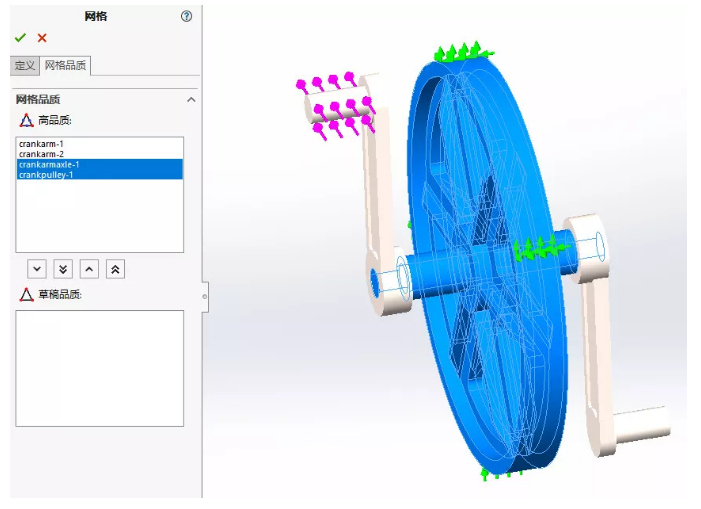

在SOLIDWIRKS 2020中，對網格的設置變得更加簡單快捷。要為實體幾何體分配草稿品質網格，右鍵單擊Simulation靜態算例中的幾何體，然后單擊應用草稿品質網格。也可以在網格屬性管理器網格品質，進行草稿品質和高品質的批量處理和設置。






使用草稿品質網格，可以提高計算效率。但是原有功能只能整體切換，關注的重點區域也會隨草稿品質帶來精度犧牲。

SOLIDWORKS 2020版本功能可以允許草稿品質和高品質網格在實體間混合并自由的切換。提高運算效率的同時，也可以讓我們關注點，不犧牲質量。
