• SOLIDWORKS Electrical 3D



•   允許將電氣原理圖設計數據與機器或其他產品的 SOLIDWORKS 3D 模型雙向且實時地集成在一起。SOLIDWORKS Electrical 3D 使用戶可以放置電氣零部件，并可以采用先進的 SOLIDWORKS 布線技術與 3D 模型內的電子設計元素自動互連。用戶可以確定電線、電纜和纜束的最佳長度，同時保持設計和 BOM 同步。

• ? Electrical 3D：在 SOLIDWORKS Electrical Schematic 與SOLIDWORKS 3D CAD 模型之間實現電氣原理圖設計數據的雙向集成。

• ? 實時協作：同步、雙向環境允許多位用戶同時且實時地處理相同的項目，以便更輕松地開展項目協作。

• ? 自動步路：先進的 SOLIDWORKS 布線技術可簡化 3D CAD 模型中的電線、電纜和線束自動布線過程。

• ? 線束開發：利用結合了強大的布線、平展和自動文檔編制的實時雙向功能，創建以原理圖驅動的線束設計。

• ? 實時同步：在多用戶協作式環境中，所有項目設計數據都能在原理圖與 3D 模型之間實現實時、雙向同步。

• ? 制造商電氣零部件庫：內容豐富的集成制造商零件庫，通過易于使用的導入工具和向?qū)峁┛奢p松自定義并調整的零件庫。

• ? 根據電氣原理圖創建 3D 機柜展示。

• ? 電氣零部件將展示為 SOLIDWORKS 模型。

• ? 將電氣與機械 BOM 同步。

將電氣原理圖設計數據與機器或其他產品的 SOLIDWORKS3D 模型雙向且實時地集成在一起。SOLIDWORK SElectrical 3D 使您可以放置電氣零部件，并可以采用先進的SOLIDWORKS 布線技術與 3D 模型內的電子設計元素自動互聯。確定電線、電纜和纜的最佳長度，同時還能保持電氣和機械設計之間的設計和 BOM 同步。

• 協作式電氣-機械開發

• SOLIDWORKS Electrical 3D 可滿足多用戶和跨專業項目的需求，在電氣和機械團隊之間提供同步的設計環境，以方便地在 SOLIDWORKS 3D CAD 模型中實施按原理圖定義的電氣系統。多位電氣和機械工程師可以使用 SOLIDWORKS Electrical 3D 的高級數據庫技術在雙向多用戶環境中同時實時處理同一項目。

• 實時同步

• SOLIDWORKS Electrical 會在 2D 原理圖和 3D 模型之間的多用戶協作環境中實時、雙向同步所有項目設計數據。此同步統一了設計專業和用戶之間的關鍵信息（如物料清單和設計數據）。使用任何 SOLIDWORKS Electrical 軟件包（Electrical Schematic、Electrical 3D? 或 Electrical Professional）時，自動同步均是標準配置。

•

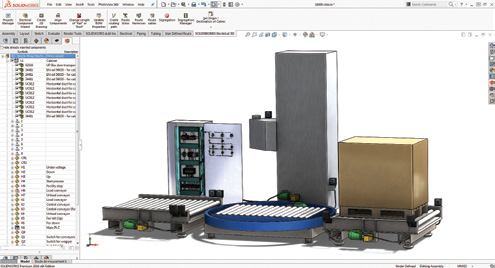

• 3D CAD 中的電氣設計

• 設計師和工程師可以將 SOLIDWORKS Electrical 3D 中的電氣原理圖設計數據集成到 SOLIDWORKS 3D CAD 模型中，用于 CAD 嵌入式電氣系統設計。這種實時、雙向的多用戶工具支持在電氣和機械設計師之間實現更具協作性的設計，并允許在 3D CAD 模型中放置或移除電氣零部件。通過自動布線輕松創建電氣 3D 要素的電氣互連，從而允許規劃和記錄布線路徑和相關數據（如系統中電線、電纜和線束的長度）。

•


• 自動布線

• 先進的 SOLIDWORKS 布線技術可簡化 3D CAD 模型中的電線、電纜和線束自動布線過程。

•


• 電氣線束設計規劃

• SOLIDWORKS Electrical 3D 將創建一個虛擬“實時設計”電氣系統開發環境，對 SOLIDWORKS 3D CAD 模型中的一個按原理圖定義的電氣線束進行自動布線，從而簡化線束開發，同時消除錯誤。創建虛擬線束后，SOLIDWORKS Electrical 3D 可使用內置的工程圖工具生成詳細的裝配工程圖。這些工程圖創建工具包括創建帶零件序號的裝配體、插接板或切割清單工程圖以及相關 BOM 文檔的功能。

•


• 嵌入式電氣系統設計規劃

• SOLIDWORKS Electrical 3D 是一個易用的規劃工具，可快速協作設計按原理圖定義的嵌入式電氣系統，這些系統可在 SOLIDWORKS 3D CAD 模型中實施，帶有直觀的圖形用戶界面以及傳統多線工具的智能。SOLIDWORKS Electrical 3D 創建了新的技術范式，并融合了專用設計工具，可用來開發由原理圖驅動的嵌入式電氣子系統。

•

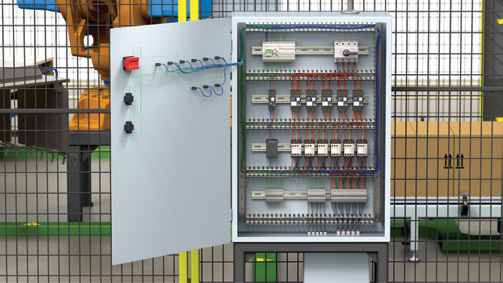

• 3D 電氣機柜設計

• 通過將 SOLIDWORKS CAD 和 Electrical 技術結合，SOLIDWORKS Electrical 3D 提供了針對電氣 3D 機柜設計增強的設計環境。此緊密結合的環境在未使用外部文件的情況下實時同步，且可利用現有的 CAD 設計。憑借 SOLIDWORKS 自動化工具，SOLIDWORKS Electrical 3D 可提供全面的電氣 3D 機柜設計和文檔功能。

•


• 電氣零部件庫

• 內容豐富的集成制造商零件庫，通過易于使用的導入工具和向?qū)峁┛奢p松定制和調整的零件庫。
