SOLIDWORKS MBD 以行業標準文件格式定義、組織和發布 3D 注解，包括 3D 模型數據
SOLIDWORKS? Model-Based Definition (MBD) 允許您定義和整理 3D 尺寸、公差、基準、備注、物料清單 (BOM) 及其他注解；自定義發布模板以滿足制造要求，如零件或裝配體規格、詢價單 (RFQ) 和來料檢查報告。您也可以發布為廣泛接受的格式，比如 eDrawings?、STEP 242 和 3D PDF，以便進行清晰的 3D 交流。 為了更輕松地采納基于模型的實踐，每套 SOLIDWORKS Standard 中均包含了多項便利功能。借助 SOLIDWORKS Standard，您可以標注 3D 零件或裝配體，使用注解視圖組織 3D 定義，并直接以 3D 形式在 eDrawings 中進行交流。
關鍵特點
Key features
01一個軟件包即可應對您的設計挑戰
02快速學習、快速工作、更有效率
03快速將構想付諸現實
04通過虛擬測試驗證設計性能
05滿足成本目標要求并保證一次性制造成功
詳細介紹
Detailed introduction
SOLIDWORKS MBD
無圖紙操作可理順并加速生產
SOL IDWORK S M BD（基于模型的定義）是用于SOLIDWORKS 3D 設計軟件的集成式無圖紙制造解決方
案，SOLIDWORKS MBD 直接以 3D 方式指導制造工藝。您可以使用行業標準文件格式（例如 SOLIDWORKS 文件、eDrawings?、3D PDF 和 STEP 242）定義、組織和發布3D PMI，包括 3D 模型數據?；谀Ｐ偷亩x方法可以通過減少制造錯誤、減少?gòu)U物和返工成本并降低采購件的采購成本來節省資金，因而各公司非常歡迎這種方法。
SOLIDWORKS MBD 將數據置于 SOLIDWORKS 3D 環境中，如產品模型、尺寸、幾何公差、表面處理、焊接符號、BOM、標注、表格、注釋、元屬性和其他注釋。由于指導操作所需全部信息都與 3D 模型集成，因此不再需要傳統 2D 工程圖。SOLIDWORKS MBD 直觀、互動式的 3D PMI 服務于多種操作用途并可幫助整個操作流程的工作組，例如設計、采購、加工、裝配、質量、銷售、營銷、客戶和供應商。

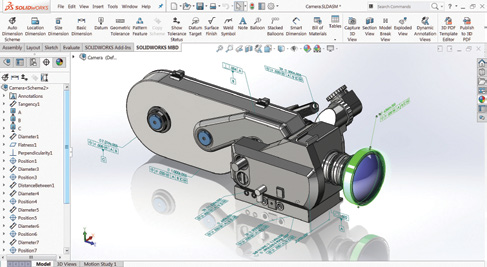

直接以 3D 方式定義 PMI
SOLIDWORKS MBD 直接以 3D 方式定義 PMI，從而避免了與開發和維護 2D 工程圖相關的開支和時間（2D 工程圖的開發成本最多可占總開發成本的 50%）。借助 3D 數據集成、互動性和豐富的元屬性，創建 3D PMI 還有助于加速溝通、縮減供應商報價時間、減少錯誤。此外，通過最大程度減少 2D 工程圖的人工解析以及重新輸入公差，SOLIDWORKS MBD 定義的智能 3D PMI 進一步實現了后續制造流程的自動化，比如公差分析、計算機輔助制造 (CAM) 或三坐標測量機 (CMM)。

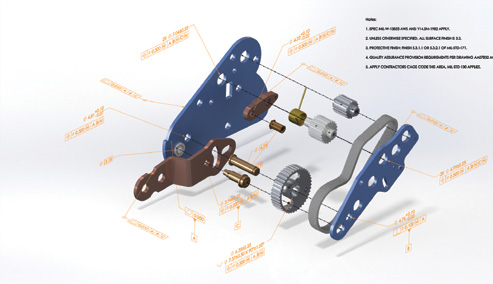

以整潔、結構化的形式呈現 3D 數據
除了 3D PMI 定義，SOLIDWORKS MBD 還有助于將豐富的數據組織到整潔、結構化的 3D 演示文稿中并帶有不同視圖和顯示設置。甚至可在您旋轉模型時智能顯示和隱藏 3D注釋，以便提供更高的清晰度，同時仍包含對功能至關重要的注釋。

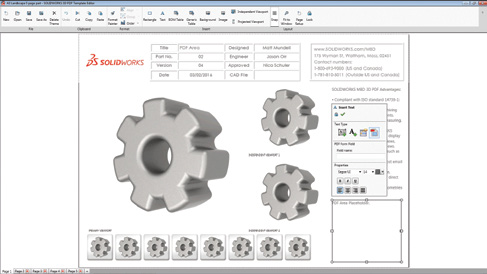

自定義 3D 輸出模板
SOLIDWORKS MBD 提供了一系列的預定義模板?？梢宰远x 3D 輸出模板的諸多方面，如布局圖紙、公司或部門徽標；多個 3D 視口和縮略圖；備注；元屬性鏈接和表格，以滿足特定交付物的要求。設置后，制造、運營、質量和采購等所有部門都可以將這些模板用作內部和外部流程指南。
將 3D 數據輸出并分發到現有流程
SOLIDWORKS MBD 可發布廣泛接受的文件格式，如現有流程中經常使用的 eDrawings、3D PDF、STEP 242 文件。eDrawings 文件可以在免費的 eDrawings Viewer 中打開。3D PDF 可以使用包括 Adobe? Reader 在內的各種免費工具進行查看。除了提供工程注釋、BOM 和豐富的元屬性等相關信息外，您還可以使用“平移”、“縮放”、“旋轉”、“測量”、“剖切”和其他 3D 工具以 3D 方式瀏覽模型。
共享、存檔和重用智能 3D 數據
SOLIDWORKS MBD 有助于您直接共享、存檔和重用智能3D 數據，包括幾何圖形、PMI、視圖和數據，以便您和供應商無需浪費時間制造傳統 2D 工程圖。
與 2D 工程圖和打印輸出攜手合作
SOLIDWORKS MBD 與現有 SOLIDWORKS 2D 工程圖無縫集成，以 3D 方式創建的 PMI 和視圖可直接以 2D 方式重用。多 3D PDF 視口和多 3D PDF 圖紙等內置打印輸出支持輕松適合于您現有的基于紙質的流程。
