SolidWorks2020新功能搶先看

2019-09-12 來源：達索系統SOLIDWORKS 作者：杭州華睿 閱讀：10175


 如何讓零件也能擁有柔性狀態？

柔性零件，可以通過裝配體的幾何體來驅動柔性零部件的幾何體。大家在工作中經常會遇到這樣一個場景，我們做彈簧安裝的時候，由于安裝的位置的變化，想要讓彈簧自動改變壓縮/拉伸量來適應安裝位置的調整。


常規設置方法

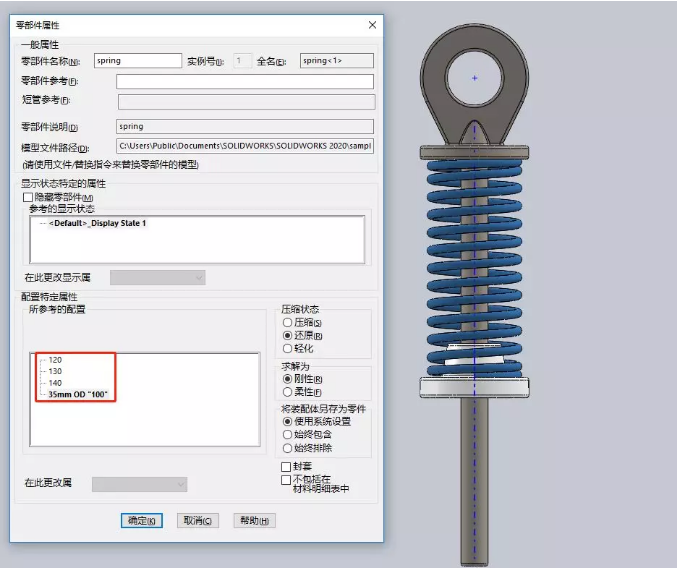

在之前的SOLIDWORKS版本中，我們需要把彈簧預先做多個配置，然后裝配體環境中切換彈簧配置，選中彈簧-右鍵屬性-選中相應配置，改變彈簧狀態。


讓我們來看看SOLIDWORKS 2020是怎么做的吧。


新版本設置方法



SOLIDWORKS 2020在零件環境中即可完成柔性零件的設置。

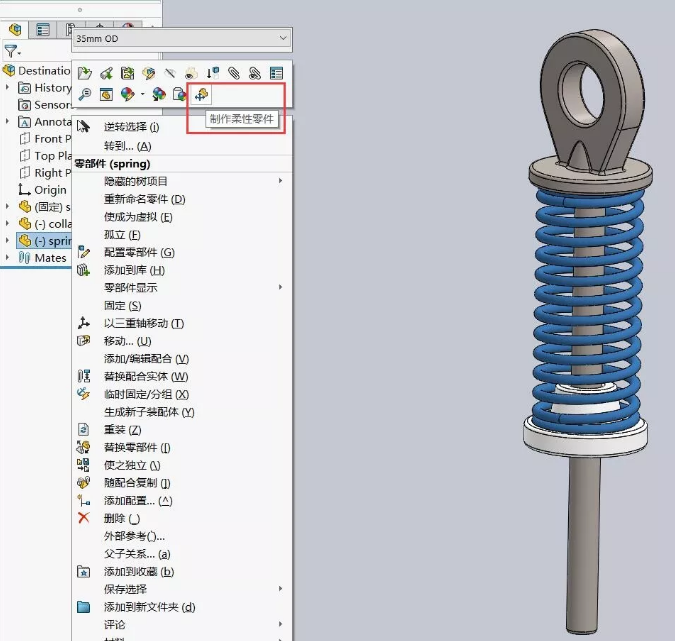

Step1：在Feature Manager設計樹中，右鍵單擊所要的設置的零件，然后在上下文菜單中單擊使零件成為柔性。

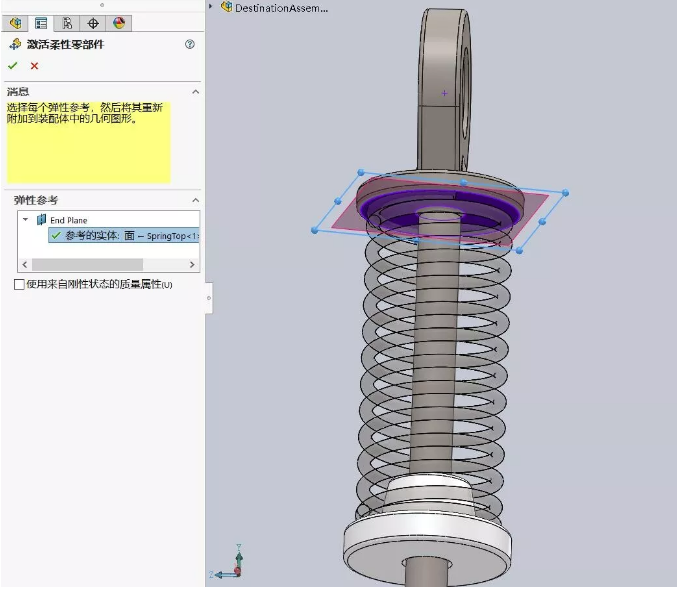

Step2：確定參考面，然后確定即可完成了設置。

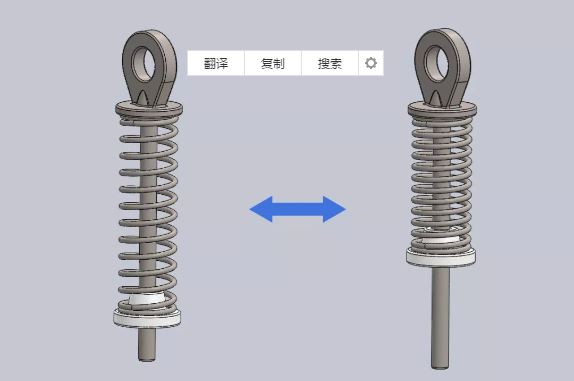

在這個裝配中，完成柔性零部件的設置后。可以改變彈簧底座的位置，彈簧會實時自動的完成縮放，即可直接得到彈簧真實的安裝位置。


在設計的過程中，我們經常會根據裝配體的位置來確定零件的尺寸。
由于新設計更改迭代會比較頻繁。如果沒有柔性零件的功能，我們需要反復的修改零件，更新零件，再在裝配體環境中更新零件版本。
