SOLIDWORKS 2023 版本有哪些亮點新功能呢？

今天和大家分享SOLIDWORKS Simulation 2023的一個新功能：接觸的懲罰剛度控制。

接觸的懲罰剛度控制

使用SOLIDWORKS進行靜態分析時，通常會面臨兩種情況。一種是分析精度的要求不高，希望盡快看到分析的結果，以判斷趨勢是否符合預期。另一種是分析的工況比較復雜，需要大量時間進行分析運算，效率相對比較低。

SOLIDWORKS Simulation 2023新增了“接觸的懲罰剛度控制”功能，可以幫助實現靜態分析時間及精度的控制。

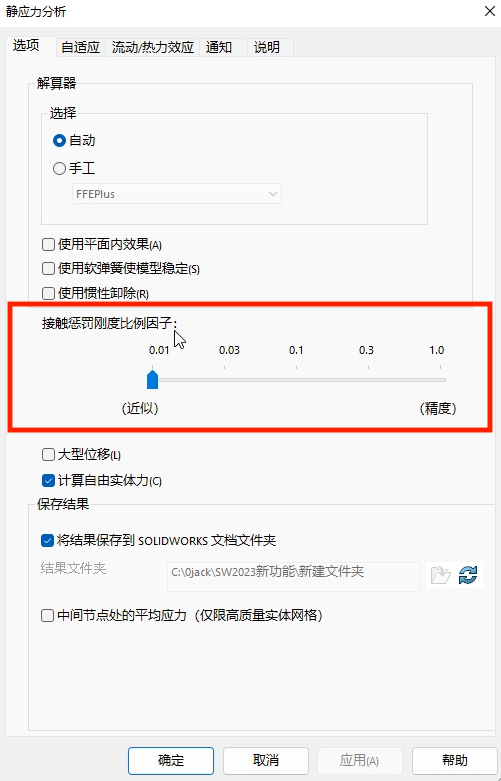

“接觸的懲罰剛度控制”用于控制線性靜態分析的懲罰剛度比例因子，可在0.01至1.0之間設置，比例因子越大，分析的精度越高。

如果期望獲得高精度線性靜態分析結果，可設定比例因子為1.0；如果期望更快得到線性靜態分析結果，可設定比例因子小于1.0，得到結果為近似值，精度差，但可評估設計或線性靜態分析的趨勢是否符合預期，這對設計或線性靜態分析很有幫助。

可以先通過快速分析判斷趨勢是否符合預期。如果不符合預期，則可在最短時間內調整結構。趨勢符合預期后，再做更加精細的分析，從而整體提高效率。

接觸的懲罰剛度控制：使用新的接觸懲罰剛度比例因子指定接觸懲罰剛度，從而更輕松快捷地獲得收斂。在線性靜態算例中放寬接觸懲罰剛度比例因子，從而更快地獲得近似解。

優點：在放寬接觸懲罰剛度比例因子時提高收斂速度，從而節省時間。

SOLIDWORKS Simulation 2023的新功能：接觸的懲罰剛度控制，它可以幫助我們實現靜態分析時間及精度的控制。

接下來分享SOLIDWORKS Simulation 2023另一個亮點新功能：欠約束幾何體。

欠約束幾何體

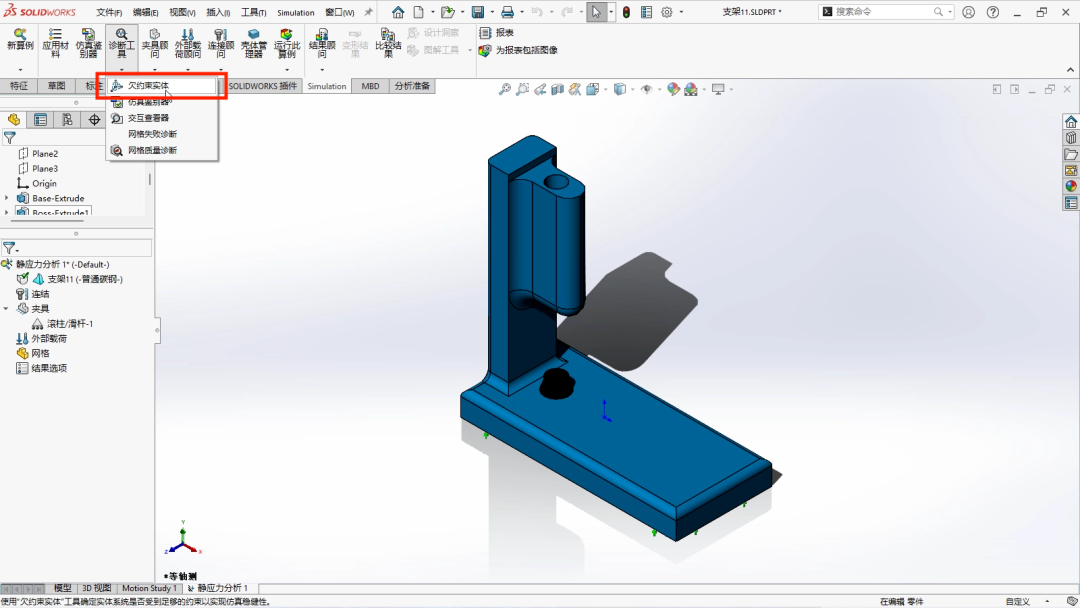

SOLIDWORKS Simulation初學者最常見的問題之一是軟件提示模型不穩定或約束不恰當，導致分析失敗。此時如果有工具可以幫助檢查約束條件是否合適，是十分實用的。欠約束幾何體就是這樣一個工具，可以實現約束條件檢查。

“欠約束幾何體”應用于靜態分析，可檢測零部件是否添加了足夠約束條件。在檢測時，可顯示出約束條件不足的零部件及相應自由度總數，并提供動畫效果以展示約束條件不足零部件的移動情況。支持檢測接觸、螺栓接頭等連接類型。

有了該功能后，工程師可以在分析前檢測零部件約束條件是否合適，并可根據提示調整相應約束條件，最終順利完成靜態分析。
