DriveWorks在家具行業應用

2020-07-22 來源:SOLIDWORKS華睿 作者:SOLIDWORKS華睿-蔣輝 閱讀:2975

版權申明:

本著作權屬于杭州華睿信息技術有限公司,在未經許可的情況下,任何個人不得以任何方式將本文在網絡上發布,或?qū)Ρ緯牟糠只蛉績?nèi)容擅自進行增刪,改編,節錄,翻譯,翻印,改寫。

意義及目的:

家具企業的擁有大量的成熟產品,大多數情況下,對于成熟產品僅需要有限度的根據訂單需求進行修改,而在對這些成熟產品進行訂單設計的時候,容易遇到以下幾個問題:不同工程師設計的產品,設計思路及建模風格不相同;訂單變更需求量大,需要工程師將大量的時間花費在完成訂單的模型修改上;新進工程師無法快速的上手訂單需求修改工作。經過了解,家具成熟產品的結構類似,只需要根據不同訂單需求進行桌面、桌腳等零件尺寸變更;抽屜、擋板等可選零件的選配;訂單需求工程圖紙的變更等設計變化,為了解決這些問題,我們可以借助參數化設計的方式對成熟產品實現快速設計變更。

DriveWorks是一款與SOLIDWORKS相結合的參數化設計工具,能夠?qū)崿F(xiàn)和SOLIDWORKS的無縫對接,自動完成零件、裝備體、工程圖在既定規則下的快速變更,在建立DriveWorks項目的過程中,將資深工程師的經驗固化進可視化的規則里,讓新進工程師能夠完成之前需要資深工程師才能進行的工作,以緩解人員需求與訂單周期之間的關系;并且,由于DriveWorks項目是由資深工程師完成,并經過多次測試審核才發布為標準化項目,可以極大的減少相似項目之間變更的錯誤率,提高訂單產品文件的設計質量。



一、DriveWorks參數化項目流程

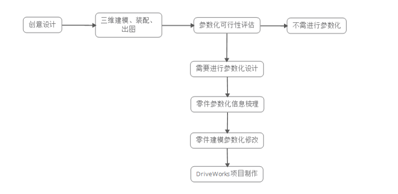

1.   家具產品DriveWorks項目制作流程簡圖


2.   家具產品DriveWorks變更設計流程簡圖


通過以上流程對比可以發現,在接收到訂單以后,若為擁有DriveWorks的參數化產品,僅需運行DriveWorks項目之后進行簡單的圖紙修改,由于DriveWorks項目是由資深工程師完成,并經過審核才發布為標準化項目,所以在可靠性上能夠得到保證,進行審核無誤后即可發布。



二、DriveWorks產品可行性評估

根據項目制作規范流程,在進行參數化項目制作時,需要進行產品的參數化可行性評估,作為參數化建模的零件,在建模設計的草圖標注,特征關聯都需要考慮到后期修改的可能,將有規律、變更需求高的產品零件制作成適合參數化變更的零件,而這需要更多的時間進行建模,在這種前提下,進行可行性評估是很有必要的。

對于家具企業,擁有大量的訂單產品適合制作為參數化項目,例:


三、DriveWorks項目界面布局設計

對于資深工程師來說,可以根據需求很快的明白所負責的產品如何變更,但是對于新進工程師和銷售人員等人員,得到訂單需求以后是無法快速完成訂單需求的更改,而負責制作DriveWorks項目制作的工程師,通過界面布局,圖片展示,注解說明等方式,展示出自己對于整個產品的思路,讓使用者能夠更好的上手整個項目文檔;

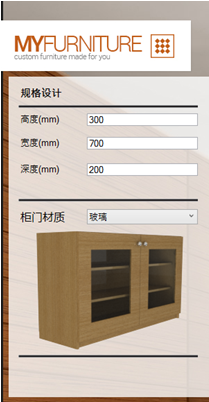

根據各方需求,可以設計出如上圖所示的運行界面,直觀的展示出產品長、寬、高等尺寸的界面,并允許修改柜門材質類型,通過輸入及下拉選擇的方式進行產品變更設計,而這一切,來源于工程師對訂單及產品的理解,并將其規范化,梳理出這么一份方便輸入的運行界面;



四、變形產品規則關聯

通過有機地結合參數化設計和特征建模,DriveWorks軟件可方便地進行尺寸關聯,模型中的每一特征及尺寸都有相應控件一一對應,同時可通過關系將參數建立聯系,使各模型及模型的特征及尺寸完全關聯,實現對模型的控制,使設計人員對其中部分特征或尺寸進行修改后,全局設計的相關修改可自動實現,以確保所有零件和多個環節的數據一致性,大多數參數化設計的方式都能實現以上的尺寸特征變化,而在DriveWorks中,還可以控制產品材質的選擇以及顏色的變化,這些,對于家具產品外觀來說是,是十分重要的。

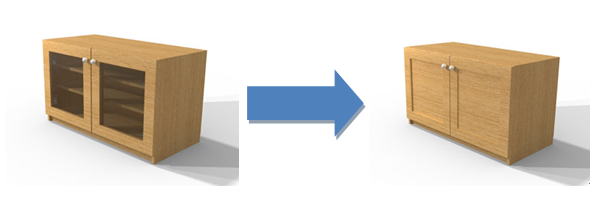

通過材質欄選擇的材質方式,并將材質欄中添加材質庫已有的材質類型,實現運行完成后產品的材質關聯。



五、變形產品的圖紙

在大部分企業的生產流程中,工程圖紙是不可缺少的一部分,而常規的參數化建模方式里,僅能實現三維下的變化,一旦三維零件變化太大,例如桌面尺寸數值變更數值大,特征孔取消,選配抽屜移除等,容易導致工程圖出現比例錯誤、尺寸標注鏈接丟失等情況發生,這些情況就需要人工去調整,有時修改圖紙所花費的時間比三維變更更多,而DriveWorks可以將圖紙的比例、標注是否需要、注釋文本變化等關聯進項目,讓運行完成后的圖紙修改,只需要簡單的審核及排版就可完成。



通過DriveWorks參數化項目的制作,將大部分訂單的修改由人工轉化為DriveWorks運行,實現快速建模變更的同時也實現工程圖紙的快速變化,極大的提高了規則定制產品的訂單效率,僅需少數人對完成的DriveWorks項目進行維護,使工程師從繁雜的訂單繪圖工作中解脫出來,能夠有更多的時間去專注于產品的設計及優化。
