圖紙自動轉換|SOLIDWORKS PDM
在企業當中設計人員設計產品圖紙完成后，二維圖紙需要下發至采購庫，方便采購人員進行查閱及提供PDF、STP檔交付于供應商進行查看。為此二維工程圖自動轉換功能就顯得極為重要。
一、本地圖紙轉換的難點
在沒有SOLIDWORKS PDM平臺管控企業業務整體流程的情況下，圖紙轉換功能可能會成為工程師工作的一大難題。一般情況下工程師都是使用SOLIDWORKS 工具中的“Task Scheduler”進行圖紙轉換，或者采用另存為、集成插件等方法進行該項工作。
但依然存在的問題是圖紙是否是在審批人員確定可下發車間時進行的轉化，圖紙是否帶有審批人員姓名及審批日期。以及轉化的PDF檔需要重新打包統一發給采購，采購人員很難進行管理等問題。
二、SOLIDWORKS PDM的優勢
2.1. 企業合理化管理
PDM數據化平臺對于企業維護圖紙管理、設計重用、下發圖紙、圖紙審批等工作有了極大的提高，增強設計人員的工作效率，提高文檔審批的正確性。為設計人員提供更好的設計環境，串聯企業各部門間的工作關系。
對于每一份圖紙或其他文檔，通過企業專有柔性的工作流程，清晰的記錄圖紙?zhí)幱诘臓顟B(tài)位置，并記錄相關審批人員姓名及審批日期。
2.2. 自動轉化PDF
PDM中文檔自動轉化包含多種條件，可以通知相關工作流程觸發，或通過右鍵圖紙手動觸發。該項操作是建立于有相關權限的情況下執行。提高了日常設計人員及審批人員的工作效率。
相關配置：

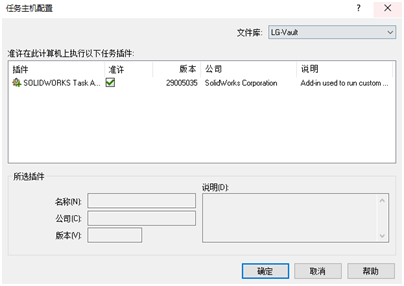

在PDM后臺中引用相關圖紙轉化插件，用于圖紙轉換的基礎條件。后續將所需要此功能的技術人員本地PDM圖標上勾選企業庫，或著企業管理員可通過語句編寫在SQL中強行加入用戶計算機，來完成此工作。（注：此操作需要提前得知相關人員計算機名稱）。
在圖紙轉化的任務列表中，需要開通所需求用戶的計算機，作為自動轉化多樣化文檔的標準。設置文檔轉化路徑、合理分配用戶組別使用權限。對于報錯、發生錯誤的報告可自定義規劃保存路徑。
觸發條件：
為了確保圖紙的正確性，將完整的審批信息轉化PDF檔并合理的下發至采購部或車間生產，可以將觸發轉化任務的條件加入企業圖紙審批流程當中。經相關審批人員完成一系列審批工作后，圖紙將在最終“正式發布”時自動轉換PDF檔，并自動下發至其他相關部門。
如果因為特殊原因需要將任意圖紙、任意流程狀態的圖紙自動轉化PDM檔，只需要選擇需要轉化的圖紙使用右鍵快捷欄中的“Convert Files”即可快速完成轉化工作。并合理自動下發圖紙至相關部門。
