這樣呈現連桿機構，工作原理一目了然 | SOLIDWORKS Visualize

2021-04-09 來源：達索系統SOLIDWORKS 作者：杭州華睿 閱讀：2864

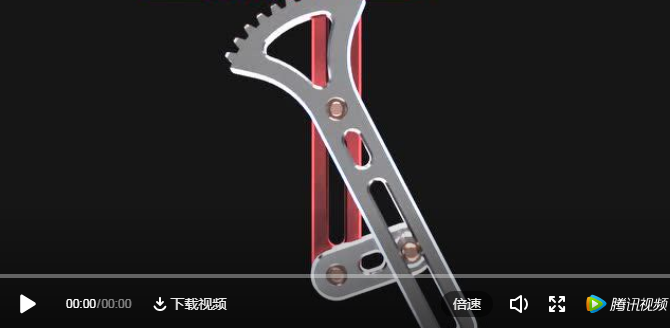

使用SOLIDWORKS來制作扇形齒輪齒條連桿機構的動畫，動圖內播放的是由SOLIDWORKS Visualize渲染完成的動畫。

打開模型后，通過設計樹可以看出這個機構由固定架、齒條、連桿和扇形齒輪組成。通過視頻內的爆炸動畫可以了解各個零件在機構中的位置。請大家參照視頻親自動手來完成各個零件之間的配合哦。



需要注意的是：齒條與扇形齒輪這里使用的是齒條小齒輪配合，在配合前需要在扇形齒輪零件內的前視基準面上，參照視頻內所示的位置，用草圖繪制出一個直徑為135毫米的圓形。當所有零件完成配合后，請?jiān)诮缑孀笙路近c(diǎn)擊運動算例1，并參照視頻內的操作給連桿添加一個旋轉馬達，當旋轉馬達設置完成后，點擊計算按鈕進行計算，到這里扇形齒輪齒條連桿機構的動畫就都設置完啦。


希望通過本期視頻，大家親自動手來操作一下，從而掌握制作扇形齒輪齒條連桿機構動畫的操作方法哦。關于SOLIDWORKS 制作扇形齒輪齒條連桿機構動畫的詳細操作，歡迎大家觀看視頻。
