在使用SOLIDWORKS的建模過程中如何去定義自己的拔摸角度？

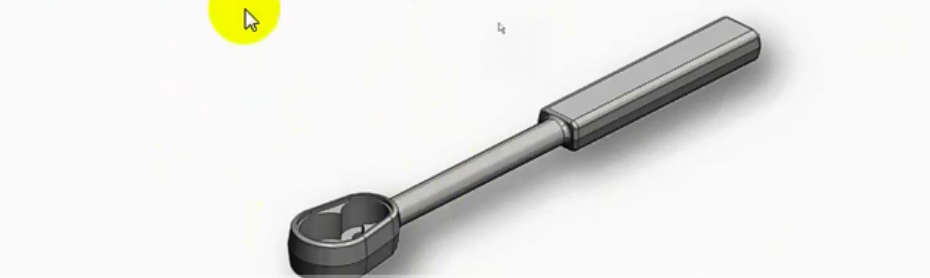

以該圖為建模對象

1、在使用SOLIDWORKS建模過程中可以發現，操作過程中的拔摸角度都是相等的，不可能每一次都要重復同樣的步驟去建立，頭部的拔摸角度最先使用拉伸制作，所以雙擊頭部，就會跳出設置的拔摸角度。

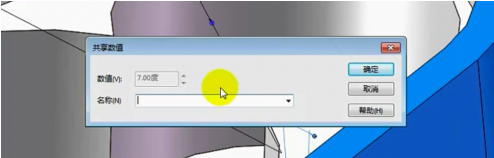

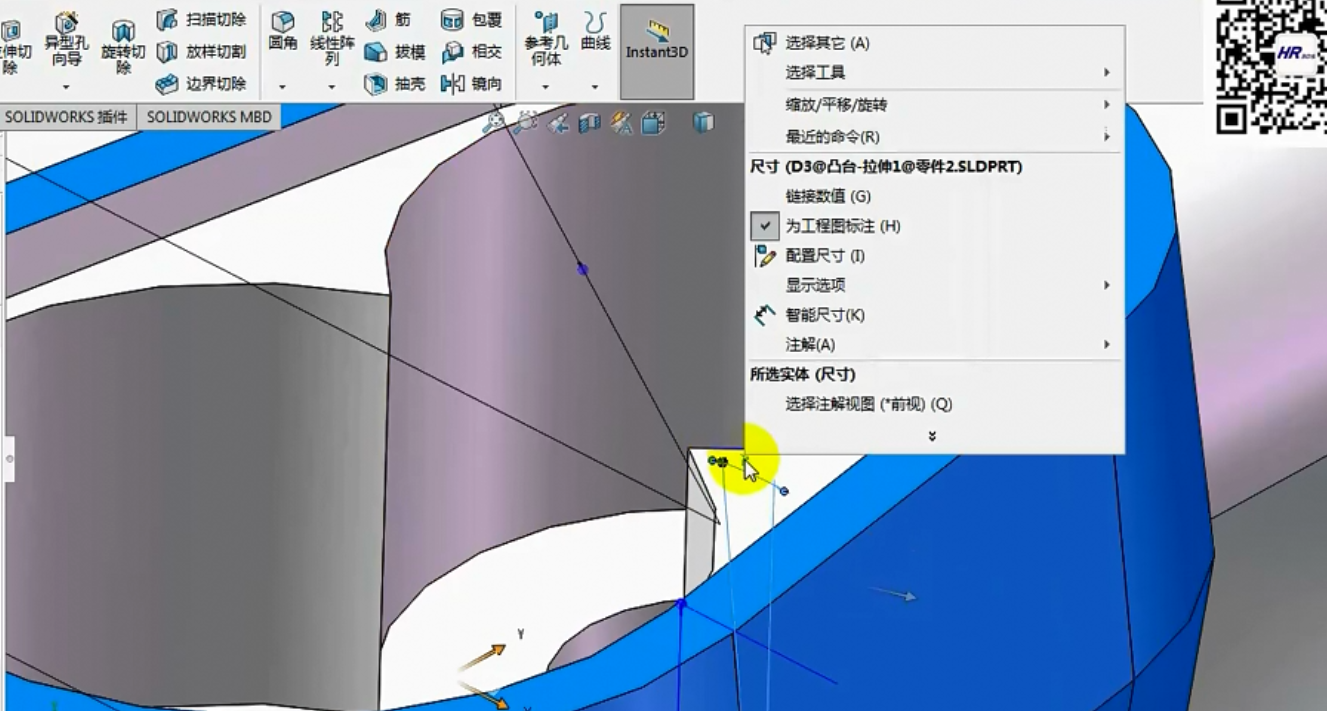

2、打開“Instant 3D”，雙擊選中拔模角度，右鍵選中“鏈接數值”，在彈出的對話框中設置名稱后點擊確定，此時拔摸角度處會有一個鏈接數值的標志。

3、設置手柄處的拔摸角度，在左側設計樹點擊“拔摸1”，它就會跳出拔摸角度，同樣右鍵鏈接數值，選擇剛剛命名的一個名稱，單擊確定；另一個拔摸角度重復上述操作。

4、此時三個拔摸角度互相之間已經有了關聯，任意去更改其中一個拔摸角度，其余的拔摸角度都會進行同步改變。
