SOLIDWORKS建模之掃描特征、線性陣列

前言：

上一章中講述SOLIDWORKS建模之旋轉特征的應用，通過實際操作演練建?！拜喤_”已經向大家大體介紹了SOLIDWORKS旋轉特征的應用，本章將會通過建模該模型的“輪輻支撐”幫助大家了解SOLIDWORKS掃描特征以及線性陣列的具體應用和實現！

已知輪臺已經建模完成

建立輪輻支撐需要掃描路徑去制作，選擇“前視基準面”進入“草繪狀態”，按“Ctrl + 8”讓它正視于自己，再去繪制輪輻支撐

①　先繪制中心線

P.S. SOLIDWORKS掃描有兩個要素：路徑和輪廓

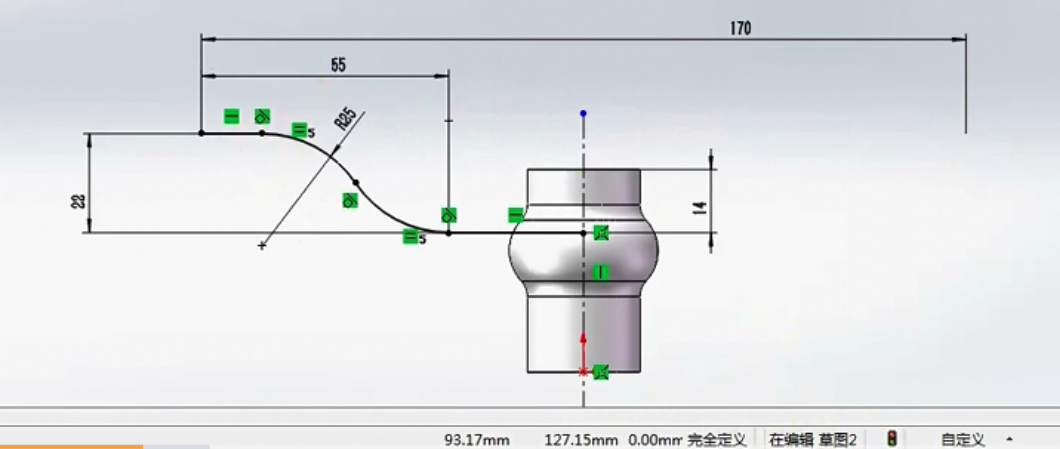

②　繪制路徑，設置響應的幾何關系，標注智能尺寸，此時狀態欄顯示“完全定義”

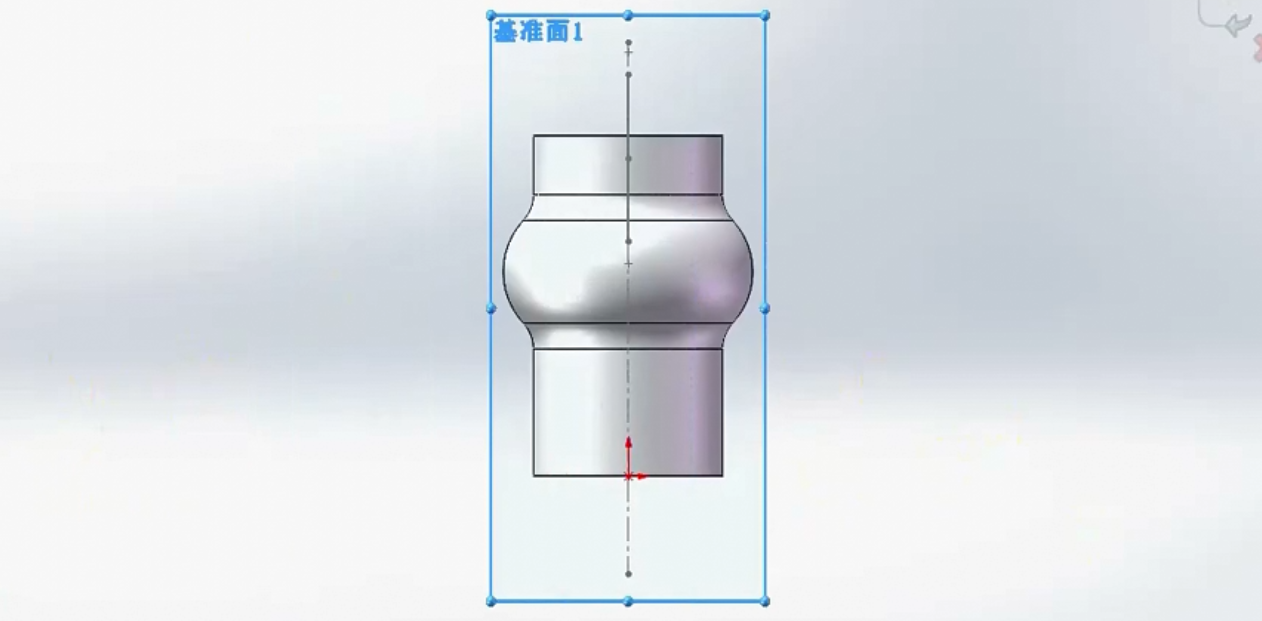

③　已知輪廓是拱門型，點擊“右視基準面”，按住“Ctrl”,點選繪制路徑最頂端的點，進入“特征”→“參考幾何體”→“基準面”，點擊打鉤確定，此時可在此基準面進行輪廓的繪制，按“Ctrl+8”正視于自己

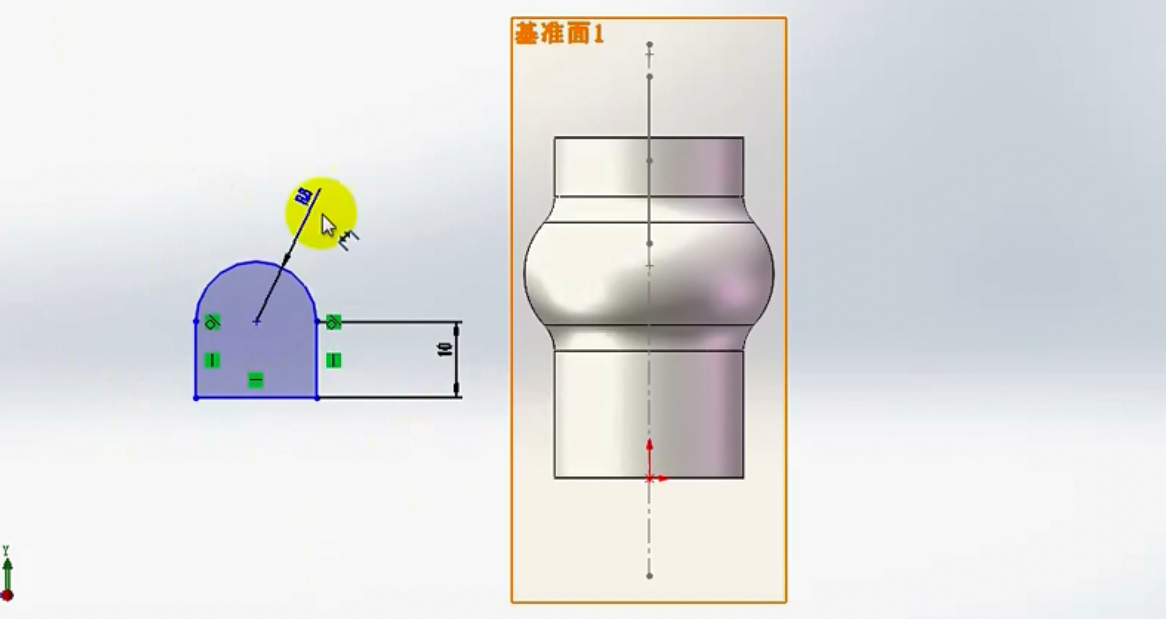

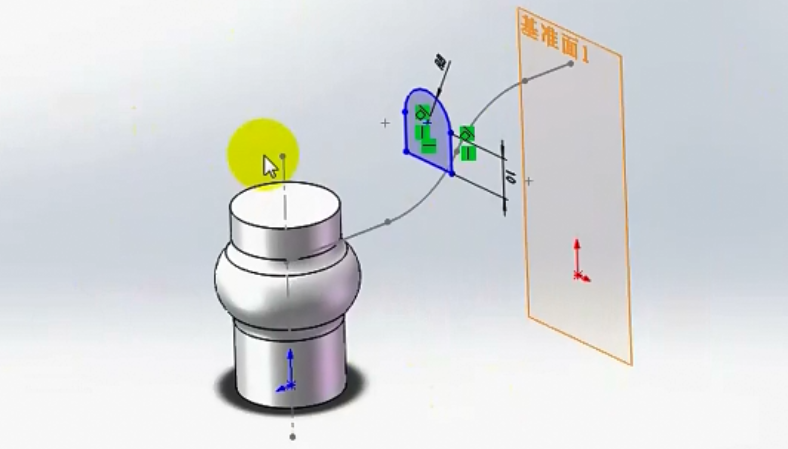

④　繪制輪廓（牢記：一定要合理的運用輔助線），標注智能尺寸，此時還處于“欠定義”狀態（因?yàn)榇藭r還沒有定位）

P.S. 使用SOLIDWORKS掃描特征一定要注意：讓路徑與輪廓是一個穿透關系

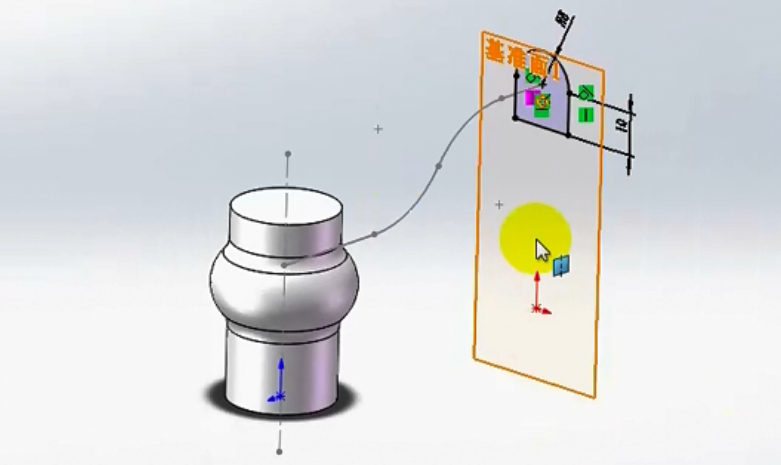

⑤　設置“穿透關系”（不要退出草繪狀態），點擊輪廓一個“定義點”按住“Ctrl”再點選路徑上需要穿透的線，此時在屬性管理器里面有個“穿透”的按鈕，點選后發現此時是“完全定義”狀態

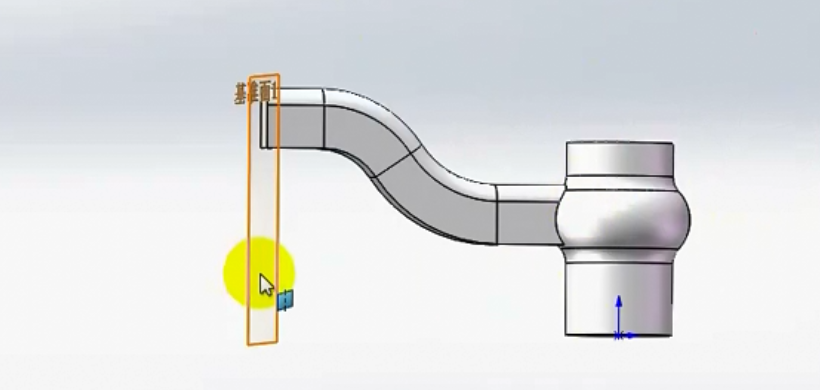

⑥　退出“草圖”，點擊“掃描”，選擇輸入路徑，觀察是否符合預覽？符合后打鉤確定

P.S.在左側屬性欄中可以發現除了“圓形輪廓”以外還有一個“草圖輪廓”，在SOLIDWORKS掃描特征屬性欄中“草圖輪廓”與“圓形輪廓”有什么區別？“草圖輪廓”是指設計的草圖比較特殊，需要自己去繪制；“圓形輪廓”是指直接選擇一個路徑就可以自動生成一個圓形的輪廓（一般廣泛應用于管道設計）

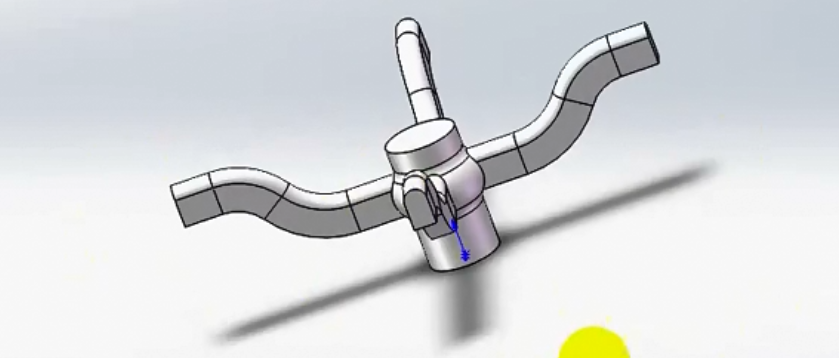

⑦　已知輪輻支撐一共有四根，隱藏不需要的基準面，選擇工具欄中“線性陣列”→“圓周陣列”，在左側屬性欄中選擇方向、“等間距”（360度里面陣列4個），選擇“特征和面”，此時需要注意選擇“特征”，通過預覽觀察是否達到設計意圖，選擇確定

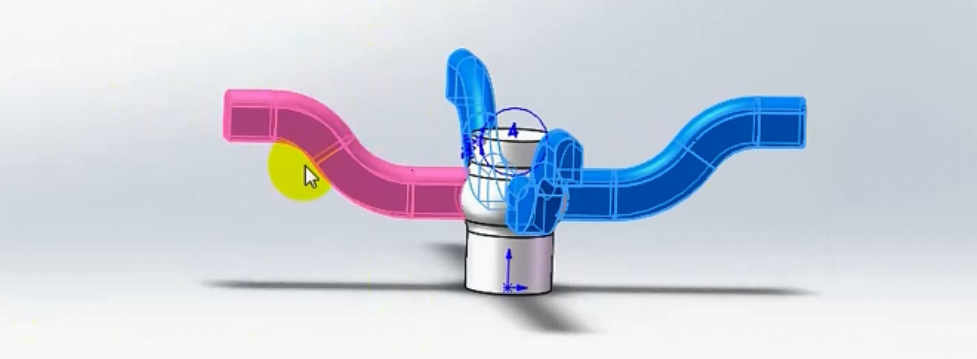

⑧　此時在設計樹中出現了“陣列（圓周）1”，通過點擊“陣列”可以區分原陣列和后期生成的陣列

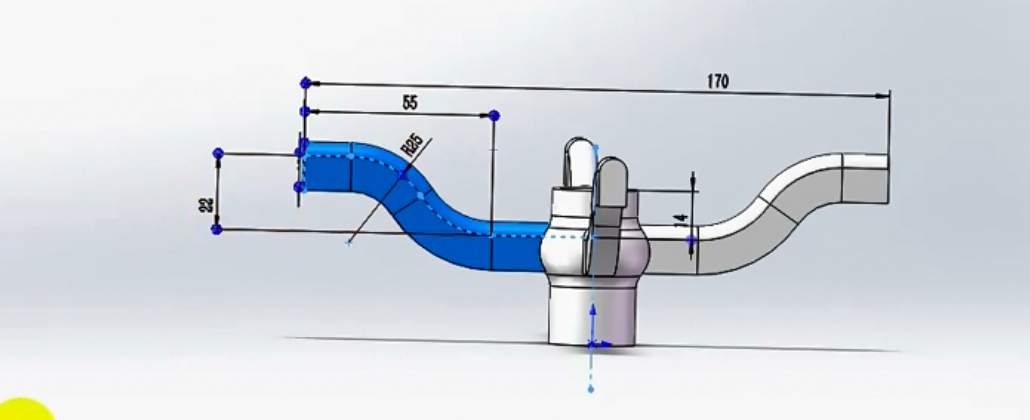

P.S.在SOLIDWORKS中如何更改原陣列的尺寸？單擊原陣列，此時可以更改尺寸

以上便是本期關于SOLIDWORKS建模之掃描特征、線性陣列的全部內容啦
