線性陣列的兩種類型，你全部GET了么？

線性陣列 - 類型1

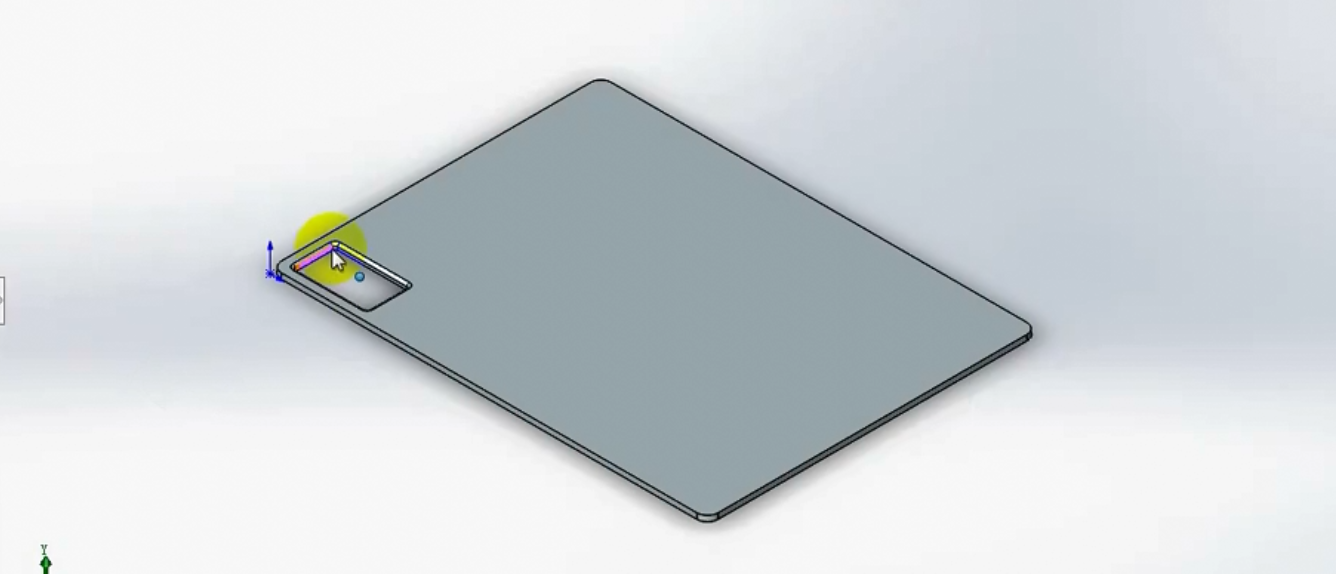

以該模型為例

想要實現小框的特征在該平面的橫向和豎向都布滿

點擊工具欄上“線性陣列”，先選擇方向

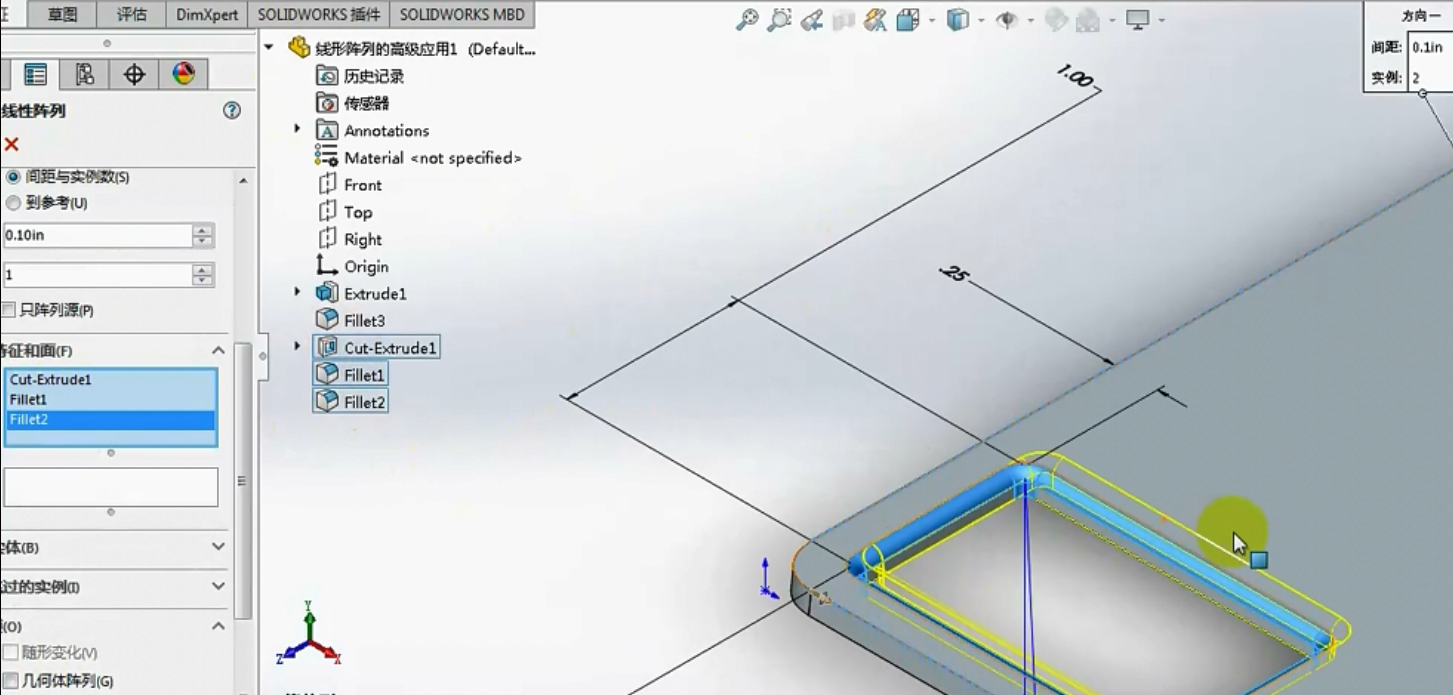

此時左邊屬性欄會要求選擇“特征和面”

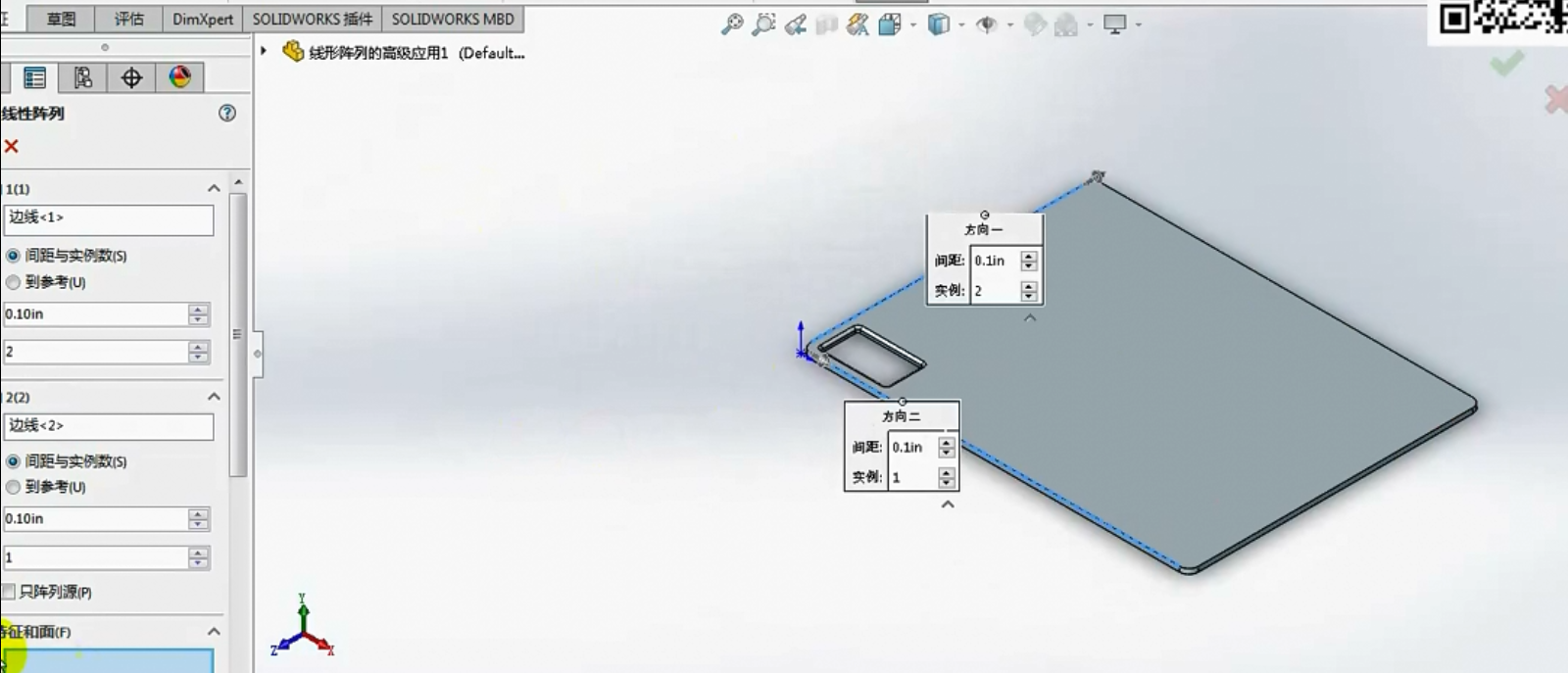

接著需要去選擇陣列的數值和相隔的距離

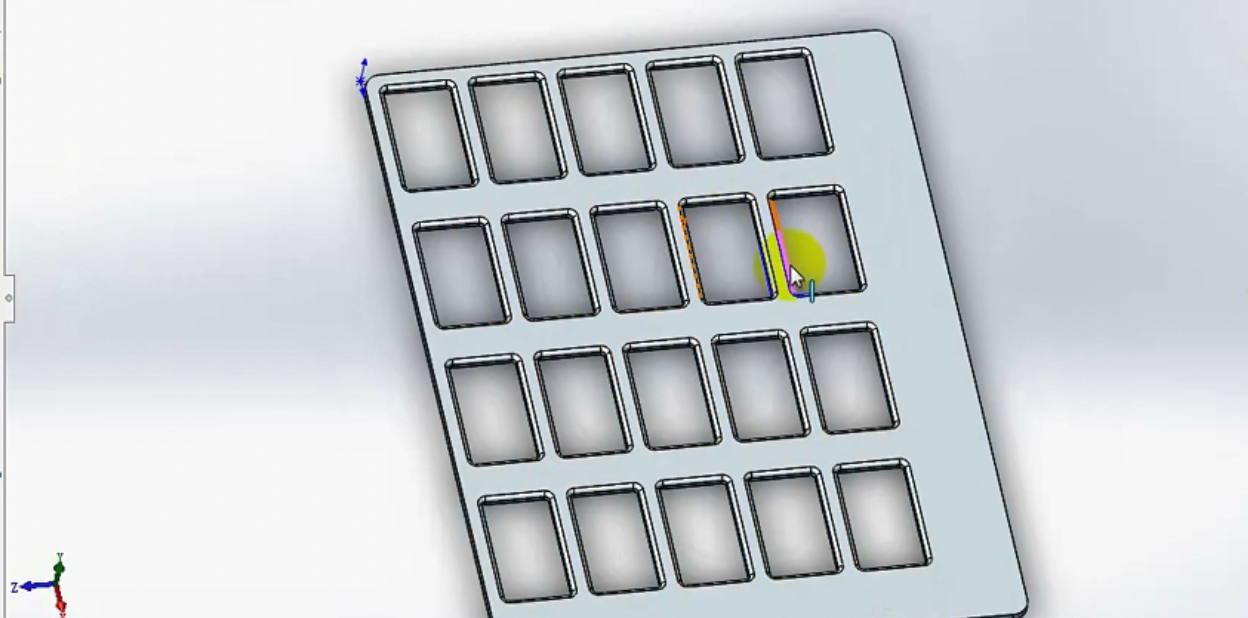

通過預覽可以觀察想要得到的狀態，打鉤確定之后，陣列就得到了

若想要在其中四個格子里貼標簽，該如何操作？

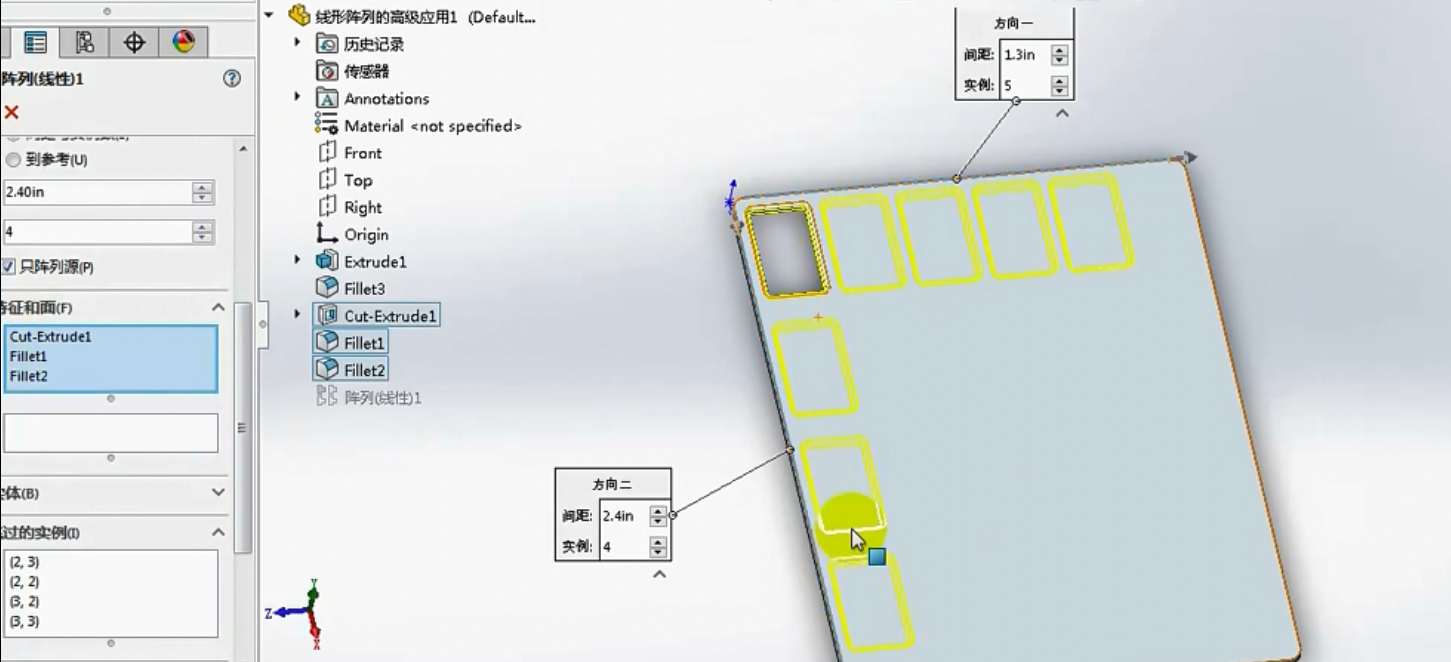

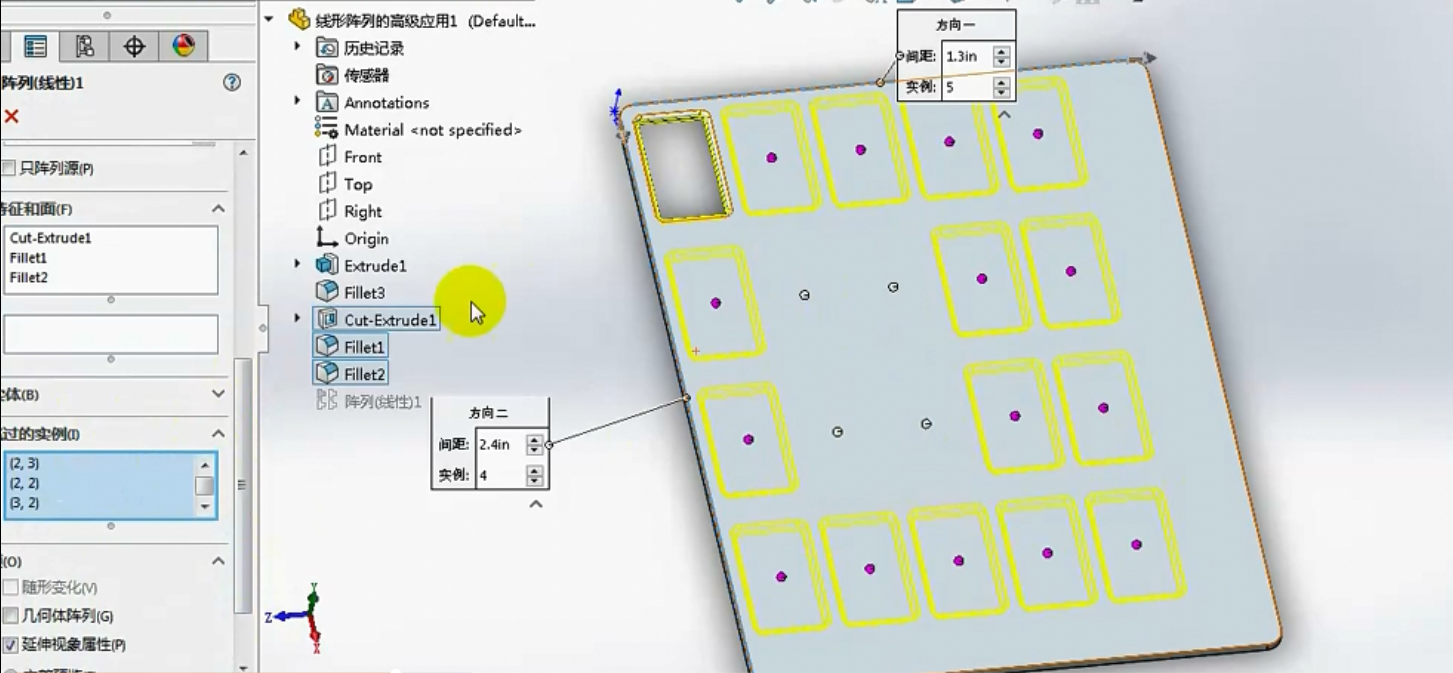

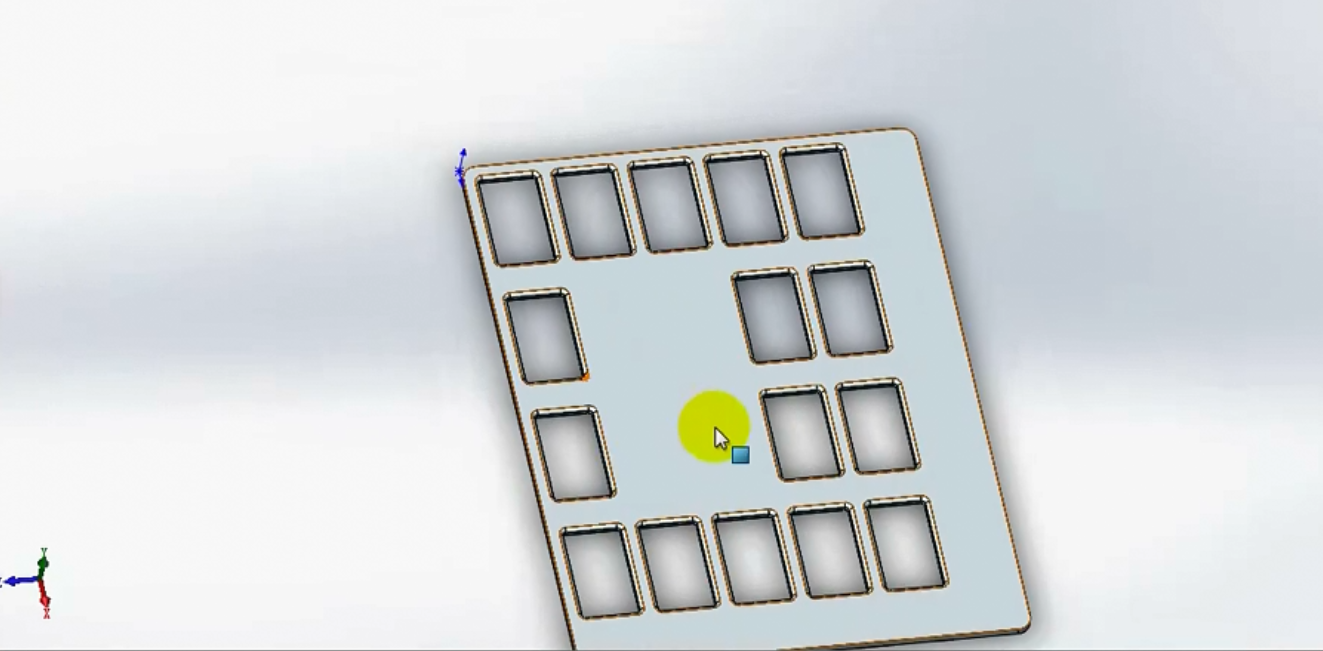

同樣在陣列屬性管理器里面，下方有一個“可跳過的實例”，下拉打開該功能，可以觀察到此時模型上出現很多圓點，將不需要孔的位置點選掉

如果想要陣列的類型，僅僅只需要橫豎向各有一列。其它地方都不需要，該怎么實現？

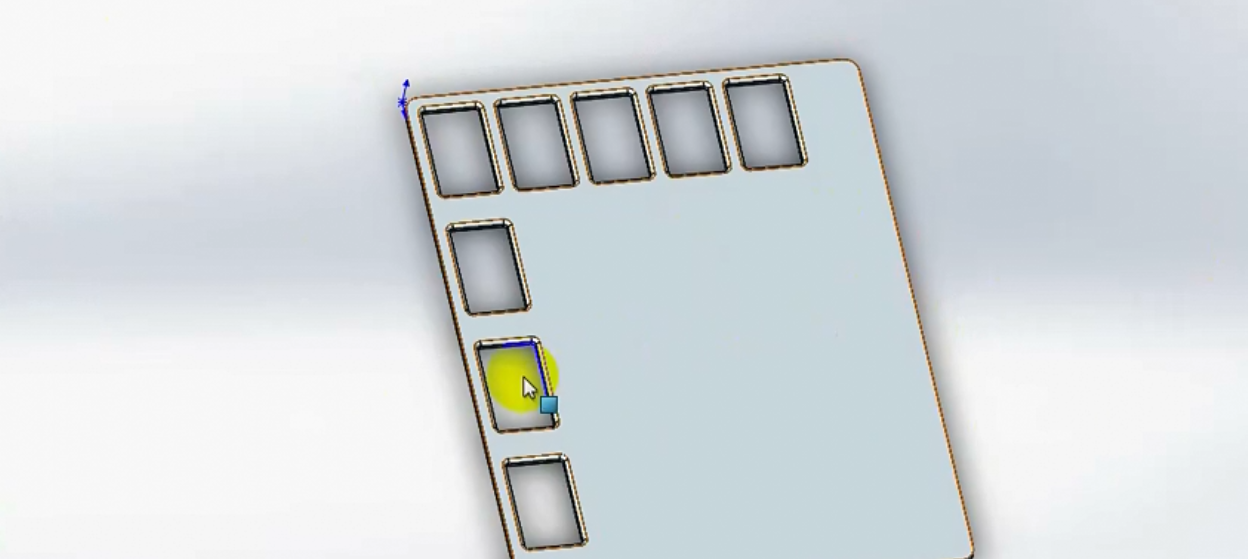

依然在陣列屬性管理器里面，點選“只陣列源”，打鉤確定

線性陣列 - 類型2

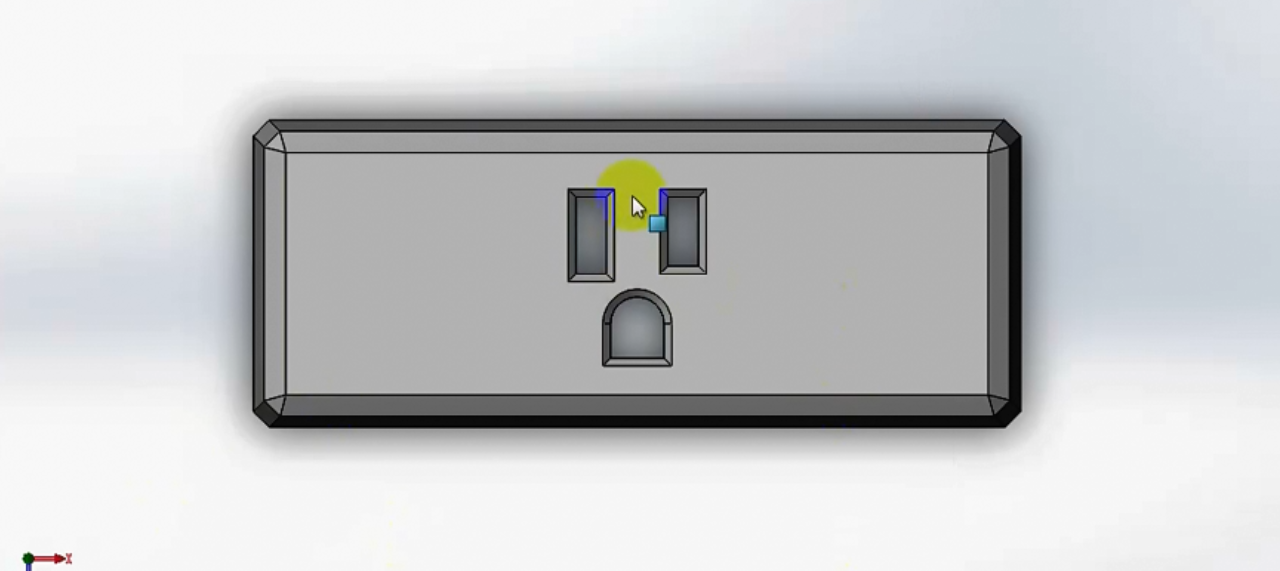

想在上圖所示的模型中，想要將已有的設計槽口左右各陣列一個，該怎么操作？

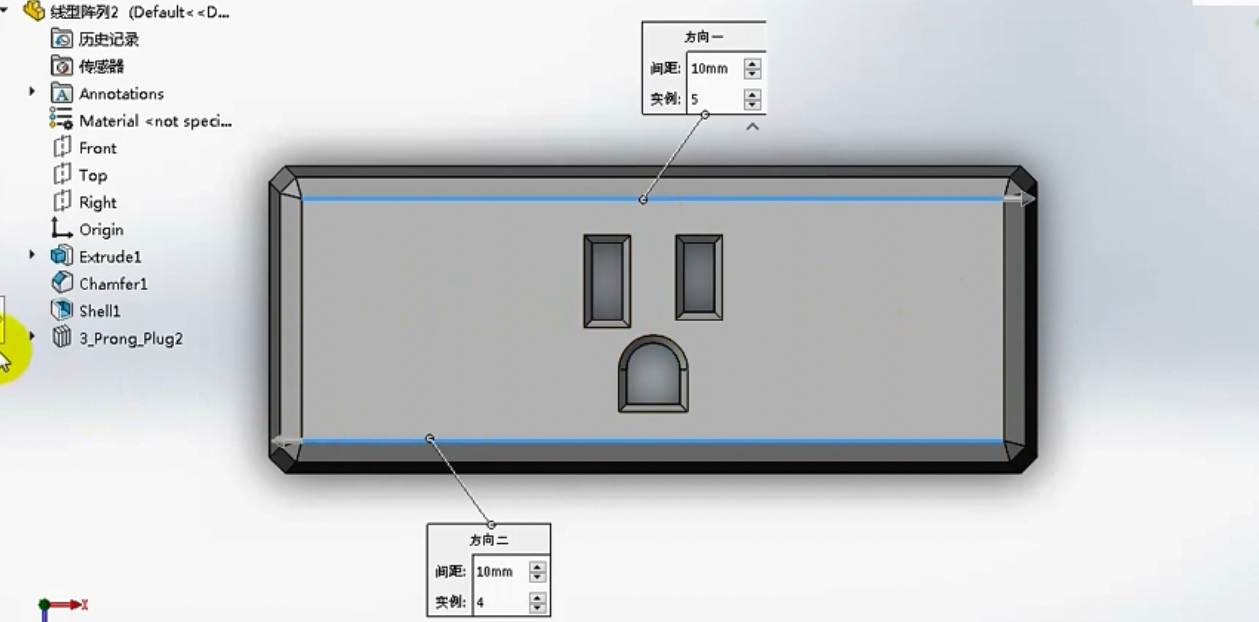

點擊工具欄中的“線性陣列”，在左側屬性管理器中點選方向，選擇該模型上下兩個邊線，將其中一條陣列點選“反向”

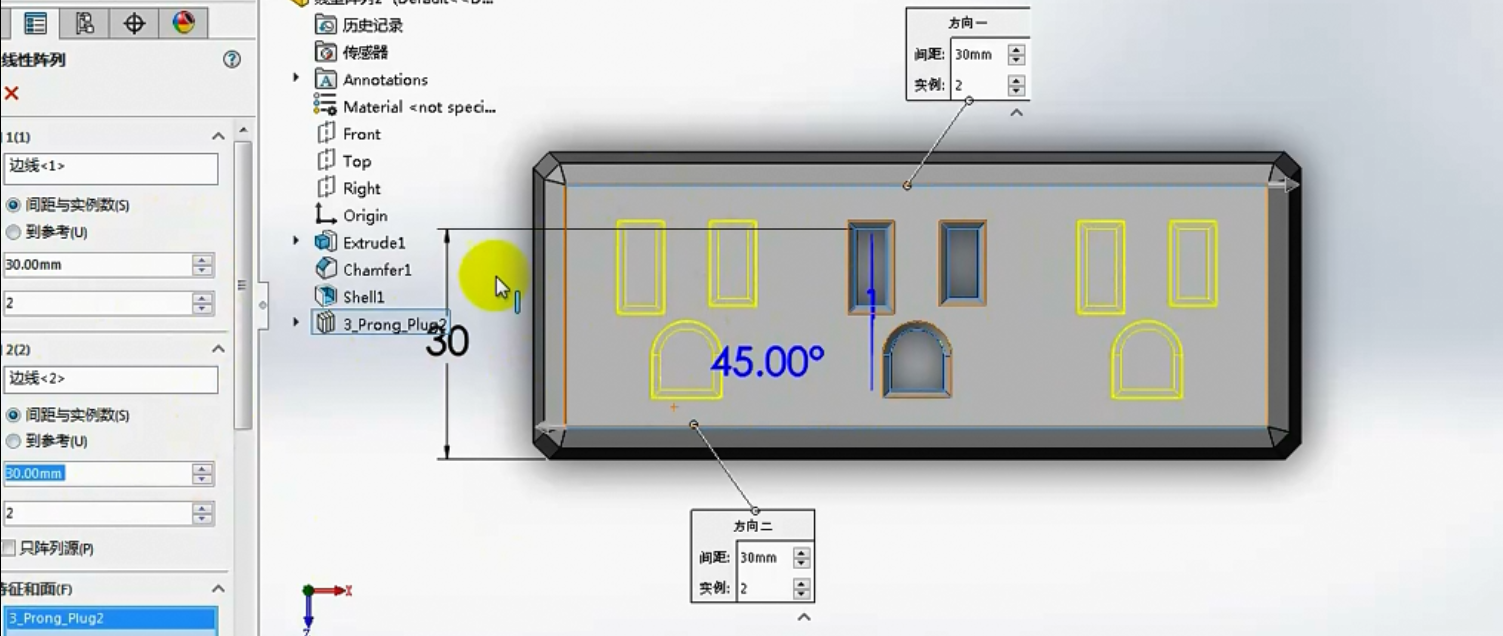

設置數值“2”，是因?yàn)榇藭r(shí)這里的陣列是包含了本身陣源的陣列，設置好距離后，預覽給想要的效果

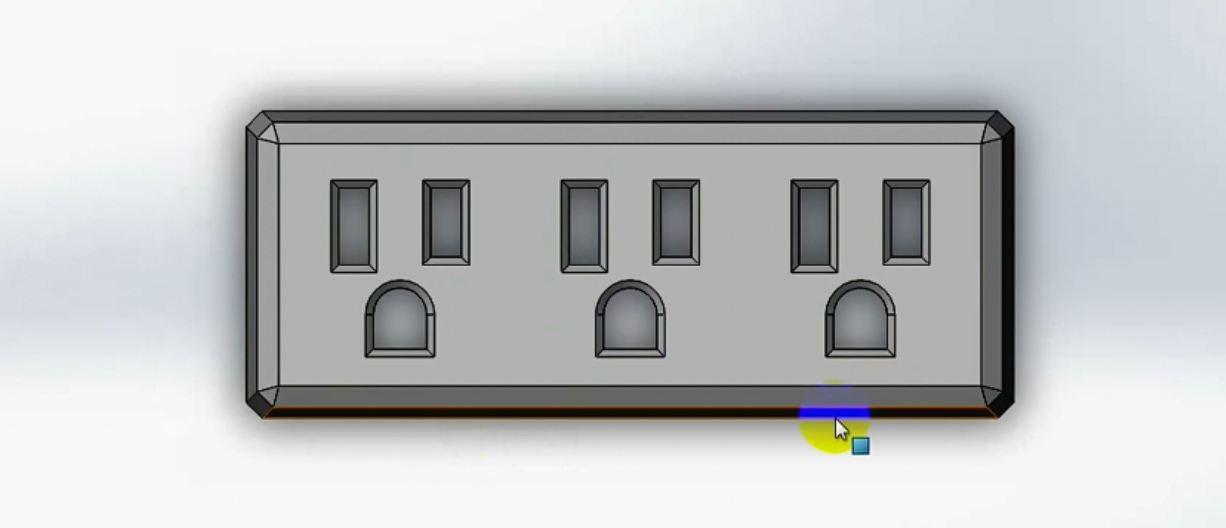

打鉤確定后，會彈出對話框提示“兩個陣列方向都并行，為避免性能影響，使用選項：只陣列源。您想繼續進行嗎？”點擊確定，得出想要的模型

以上便是陣列的兩種方式
