圓周陣列的兩種方式，點擊收??！

圓周陣列方式1

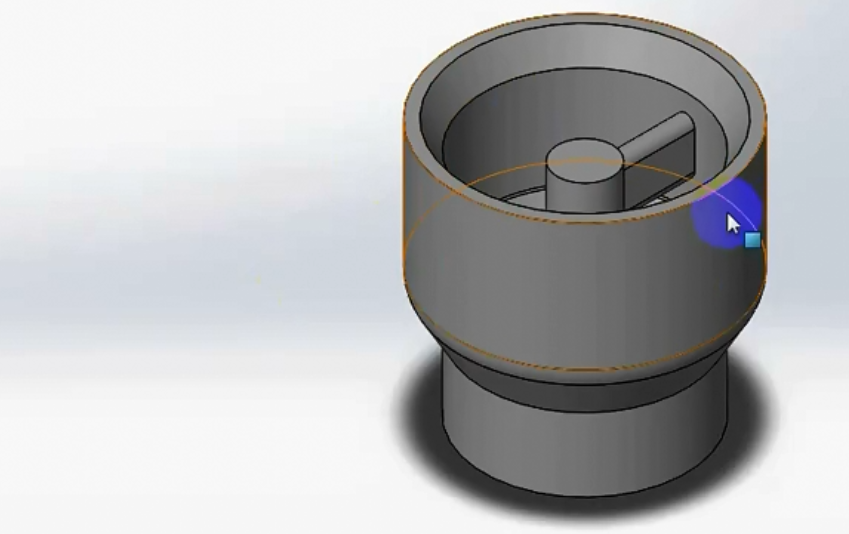

以下圖模型為例

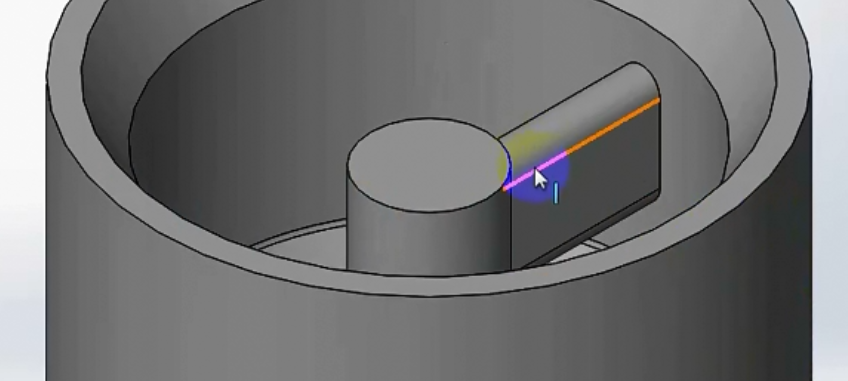

將下標注的特征在內部圓周進行陣列，該怎么做？

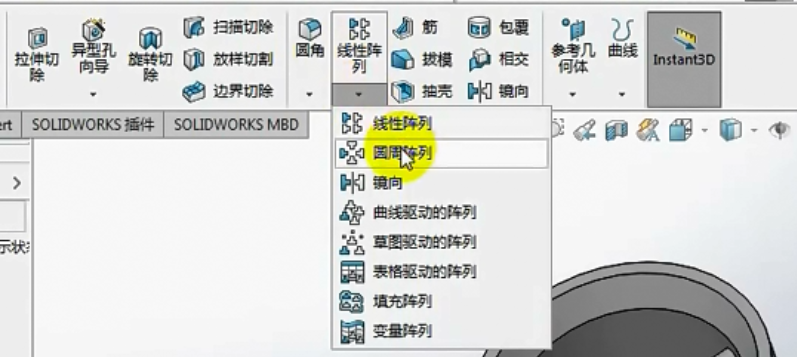

點選線性陣列的下拉菜單，點選“圓周陣列”

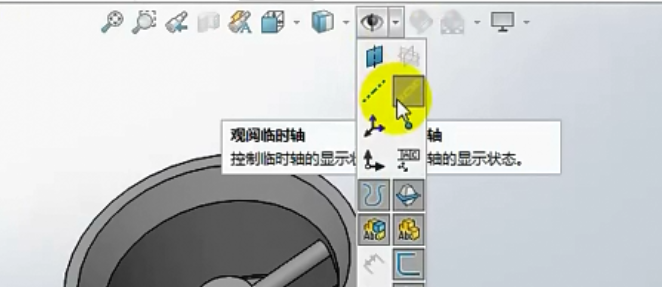

在左側屬性欄中會提示您需要選擇一個方向：點擊“隱藏”里面的“觀閱臨時軸”，觀察模型，可以發現模型中的圓軸已經顯示出來

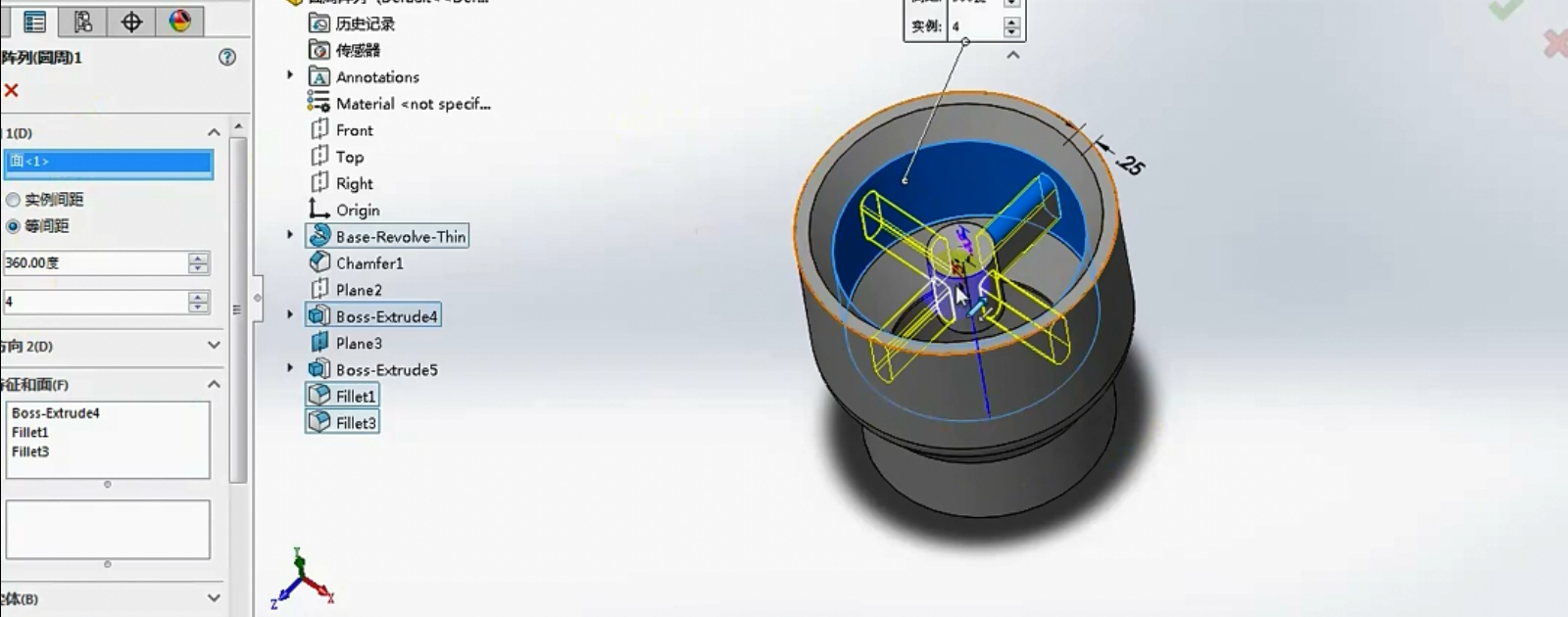

點擊“基準軸”，再去點選特征，接著把未選擇的幾個面也給選擇中

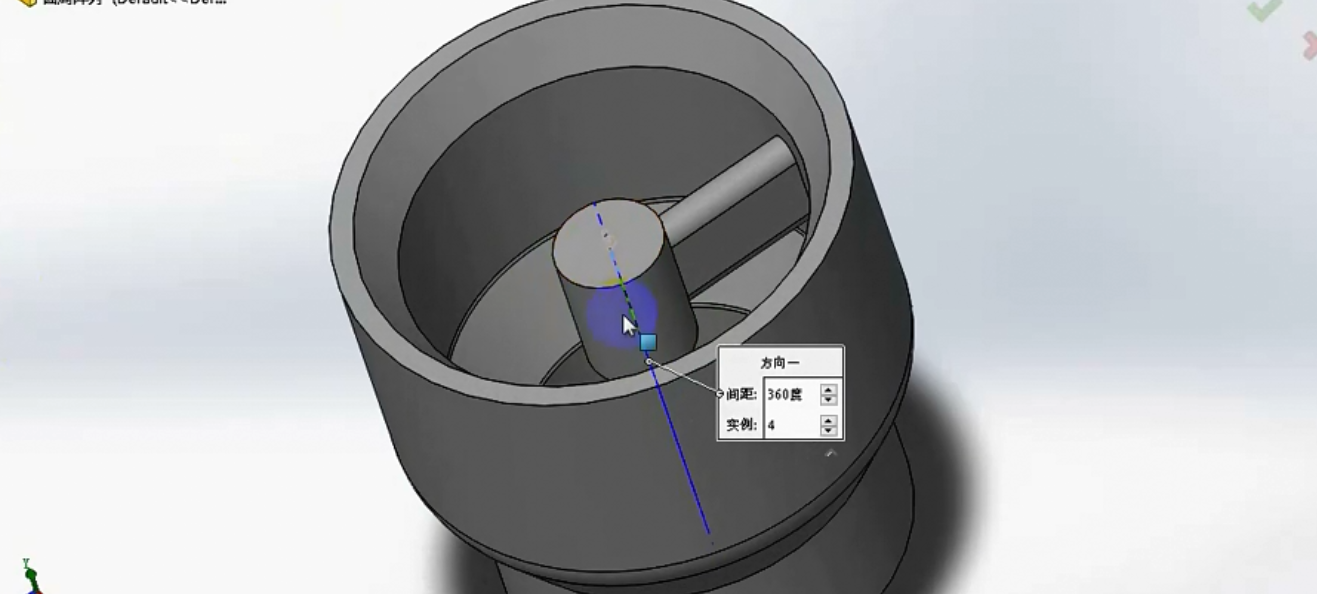

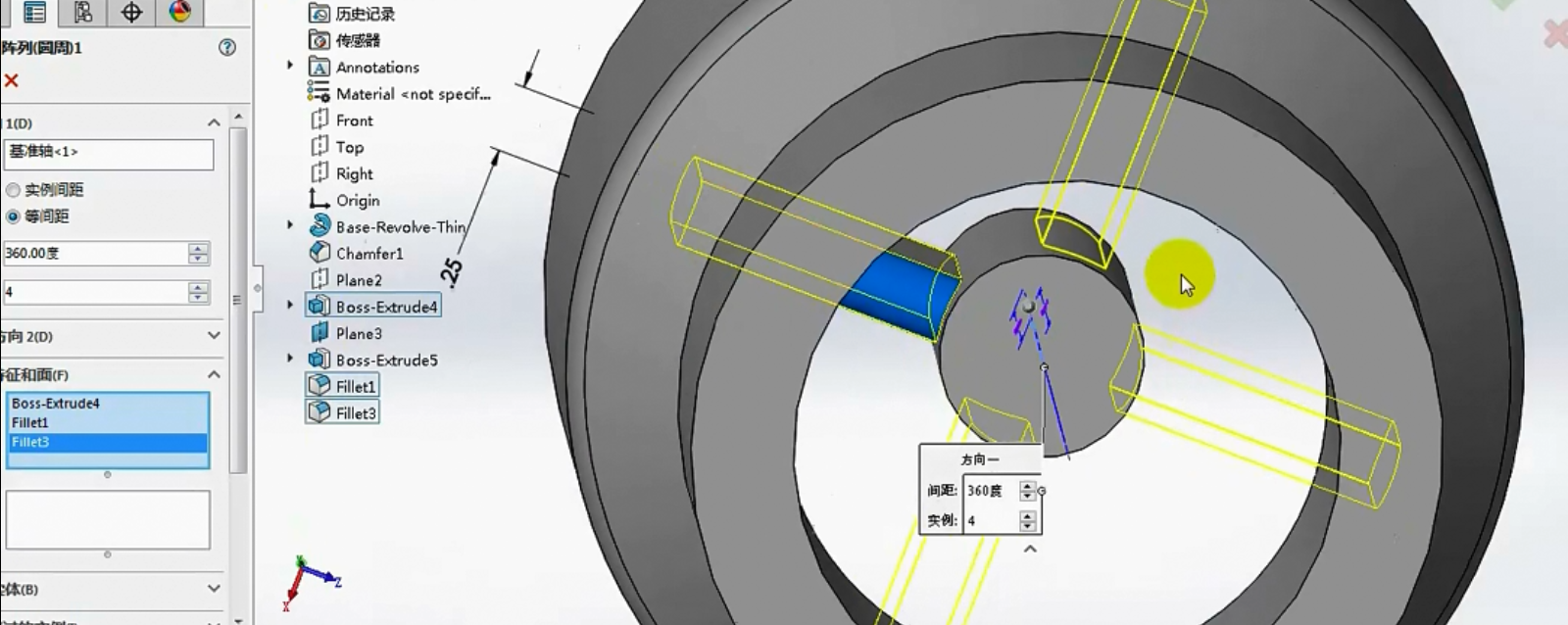

同時，可以發現，已經出現了預覽

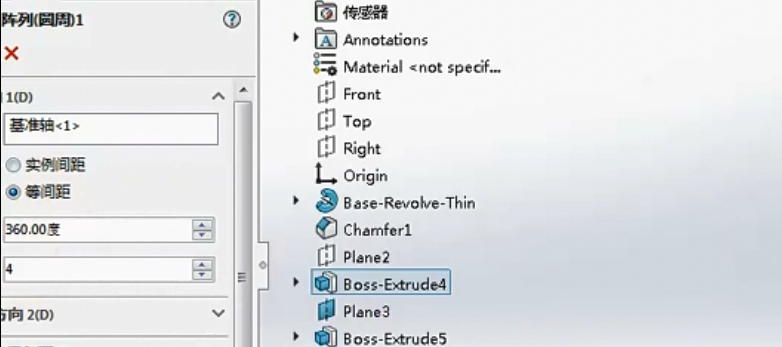

在左側屬性欄可以看到“等間距”已經被選擇，將設置的范圍360度分為相等的90度進行陣列

除了選擇“基準軸”，還可以使用別的方式：

點選下圖所示的“面”，此時“面”的選擇和“基準軸”的意思是一樣的

通過預覽可以知道，此時點擊“確定”，呈現出來一下的狀態：

如果此時希望幾個實例彼此之間有一個的距離，而不是像此刻的360度等距劃分，那又應該怎么操作呢？

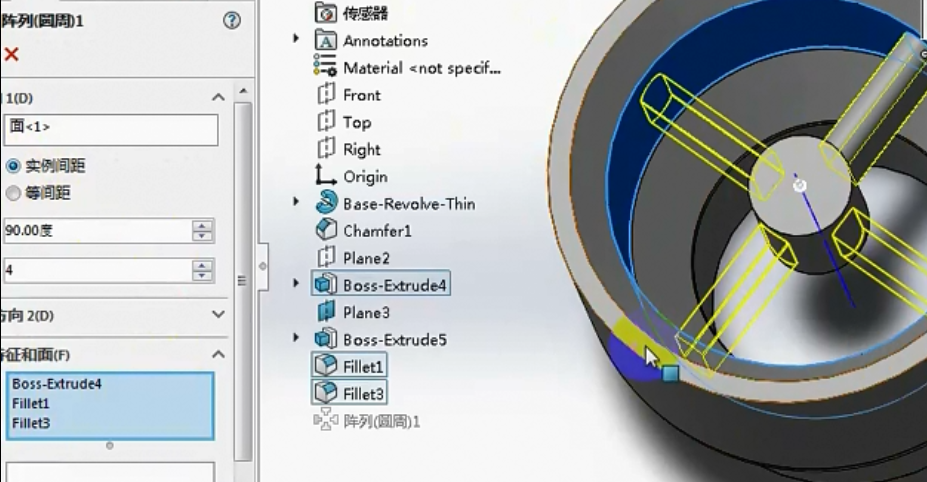

編輯特征，點選左邊屬性欄的“實例間距”

將下方的角度設置為30度，則預覽實例特征的距離呈現為如下狀態：

點擊“確定”，提示“無法生成圓角”，因為角度過小，彼此之間會有重復，所以無法生成

更改度數到合適的度數，軟件可以自動識別出來，就沒有問題了！

圓周陣列方式2

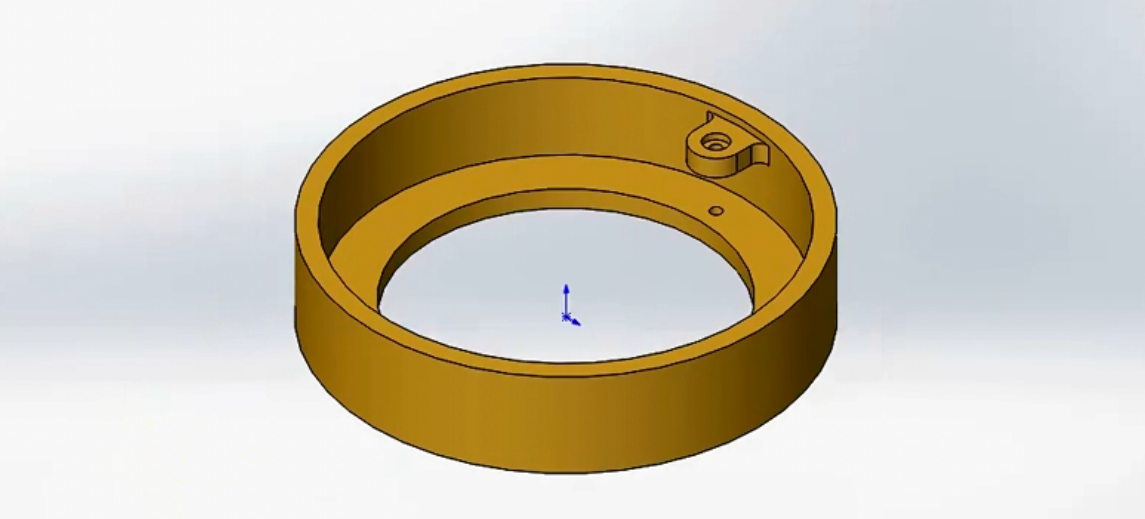

打開此模型

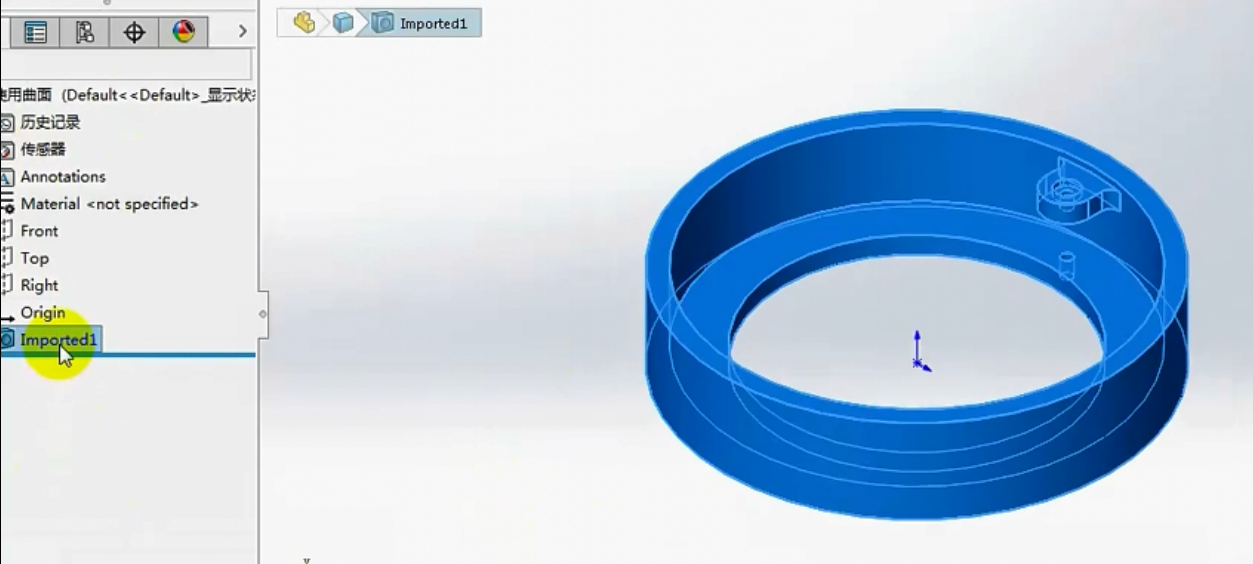

此時觀察到，左側設計樹沒有一個個的特征，只有一個整體的模型，說明此模型都是一體的，是不可分割的

對于這種模型該如何陣列呢？

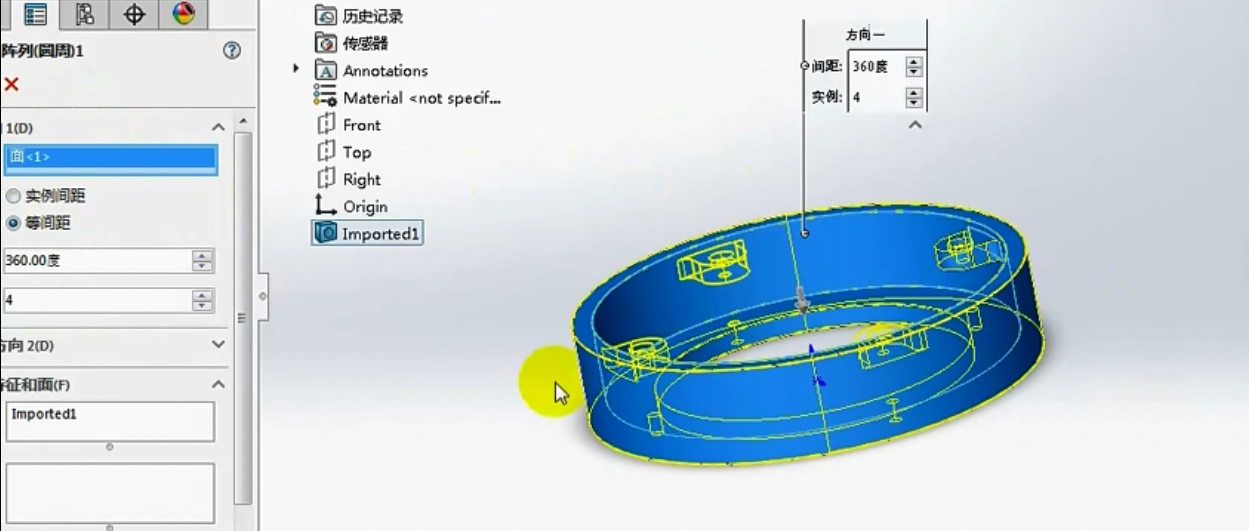

選擇“圓周陣列”。在左側屬性欄中，選擇整體的“面”

注意不能再去點選特征，因為此時點選任意一個特征，都會把整個的模型給陣列出來，則不符合設計要求，那該怎么處理？

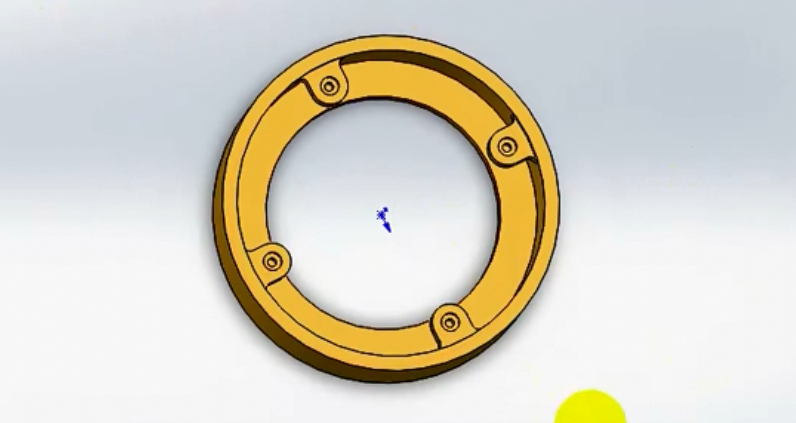

此時我們應該去點選“面”，把不同“面”給陣列出來（不要漏選），點擊確定，完成

同樣，在“圓周陣列”的設計樹里面，也是有可跳過實例的，將不想要的實例進行點選去除

以上便是圓周陣列的相關應用學習，感興趣的您趕緊打開軟件進行實操練習吧！
