還在為鏈條建模發愁？這2種方法你一定得知道
2023-03-07
來源：杭州華睿
作者：Tom
閱讀：2866
本期分為兩部分內容，第一部分是根據前面一期鏈條參數化處理方法視頻（鏈條參數化設計）的反饋，對該方法的優化，主要是對鏈條路徑繪制方法和鏈條形狀的優化；第二部分內容是不使用參數化的方法，在裝配體中直接對鏈條進行處理。

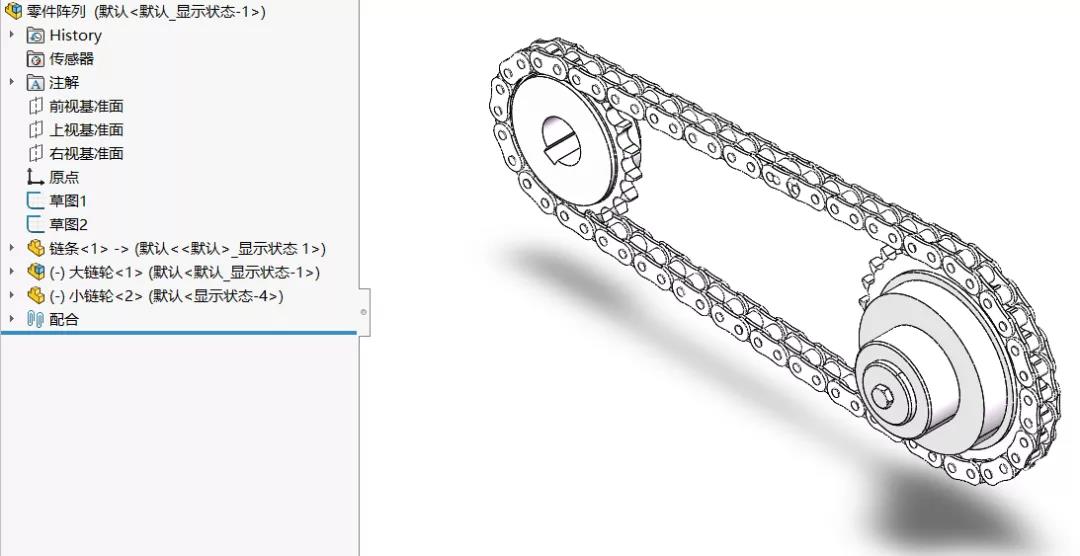

上圖是使用參數化的方法創建的鏈條

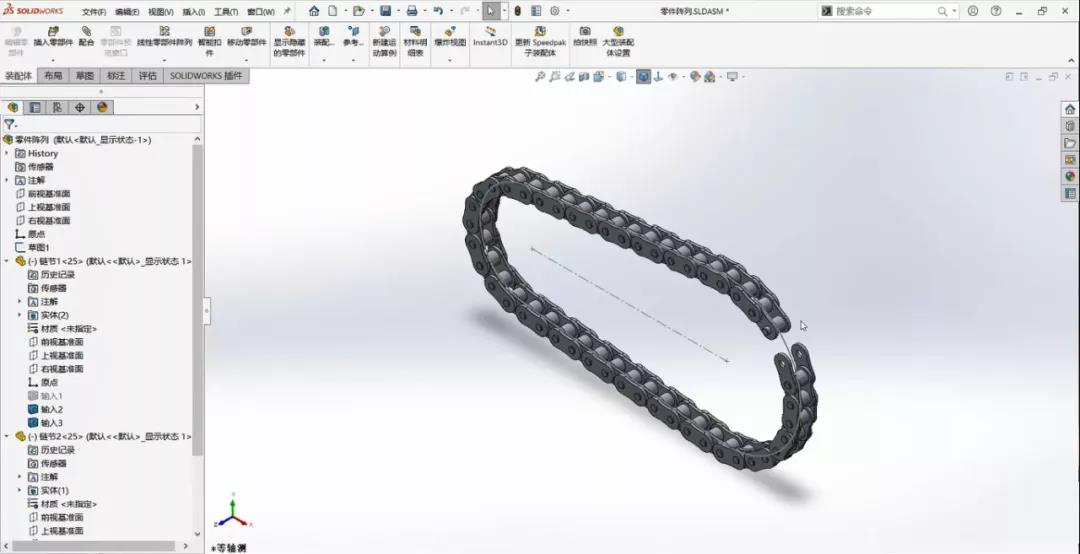

上圖是在裝配體中使用鏈陣列的方法創建的鏈條
首先是第一部分內容：使用參數化創建鏈條的方法優化。

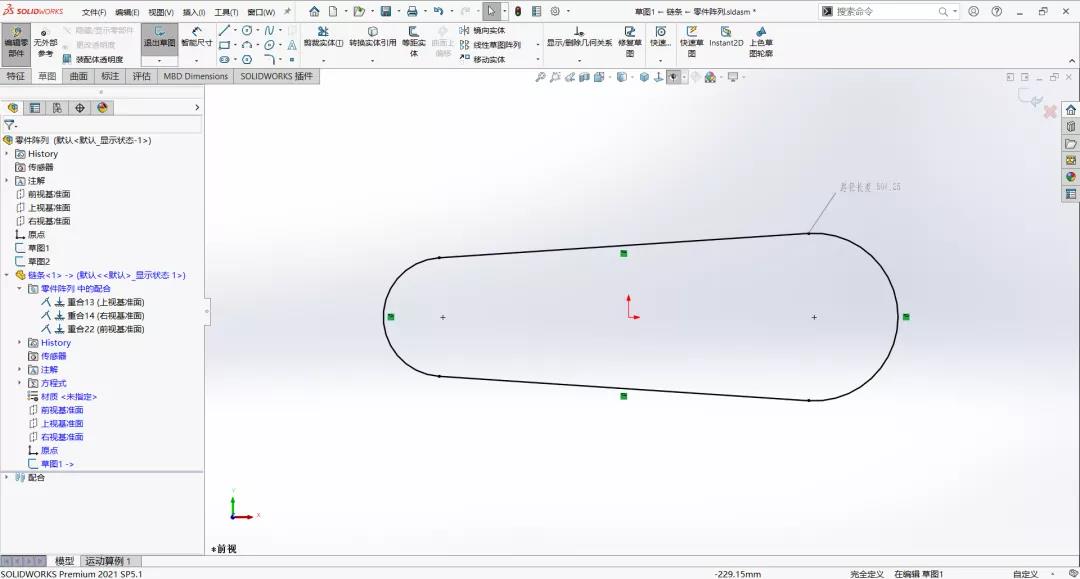

第一步：依然采用自頂向下的方法，在裝配體中繪制鏈條的陣列路徑；
第二步：插入零件，并將前面一步繪制的草圖引用到零件中，并標注路徑尺寸；

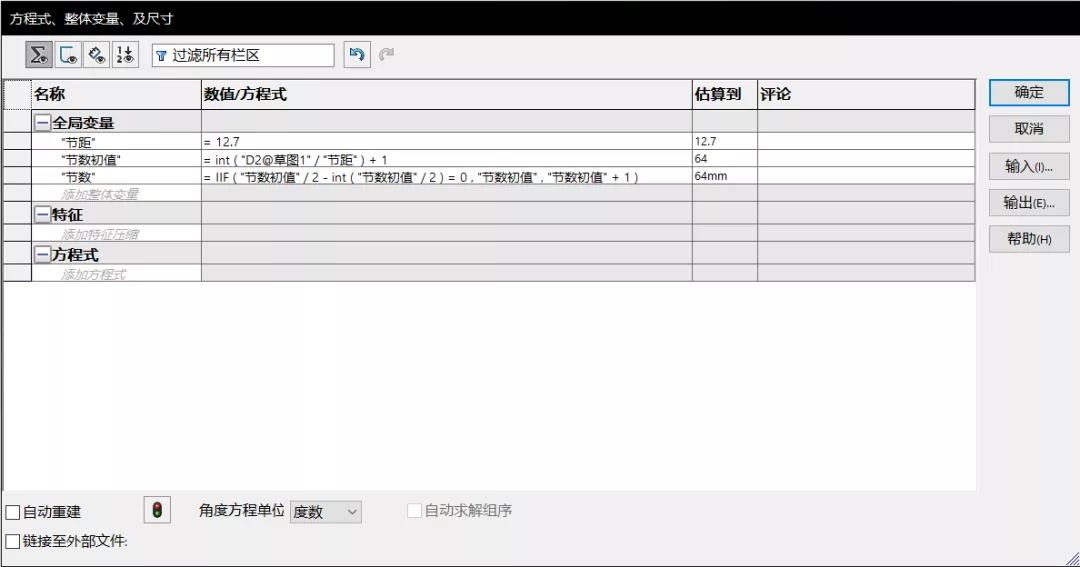

第三步：打開零件，并輸入相關的方程式，按照前面一期視頻的方法輸入方程式，在公眾號中以鏈條為關鍵字搜索往期視頻，查看詳細內容，這里不再過多重復；

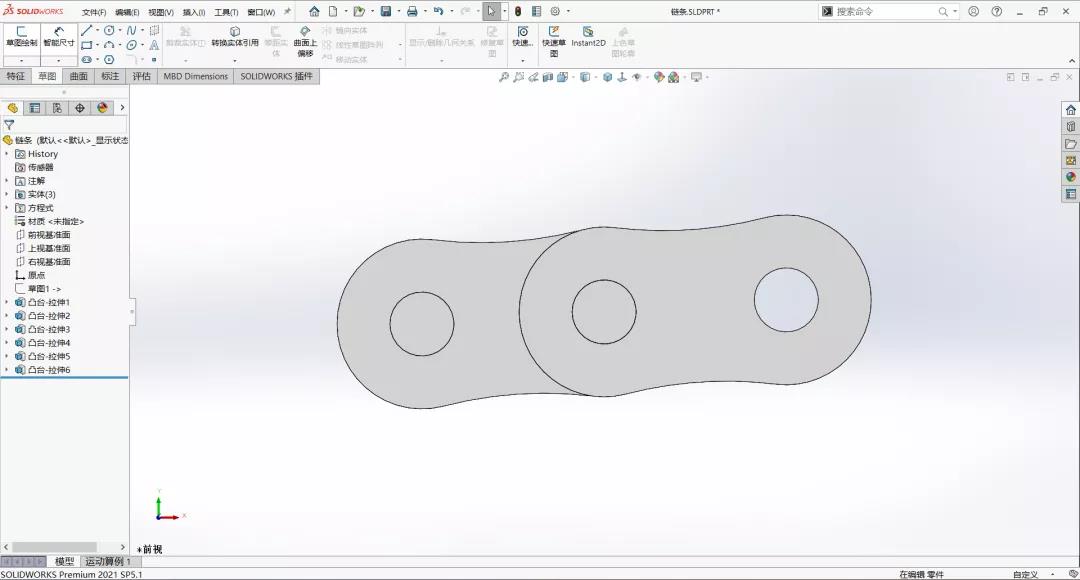

第四步：繪制鏈節（也使用第三方軟件導入鏈節）；

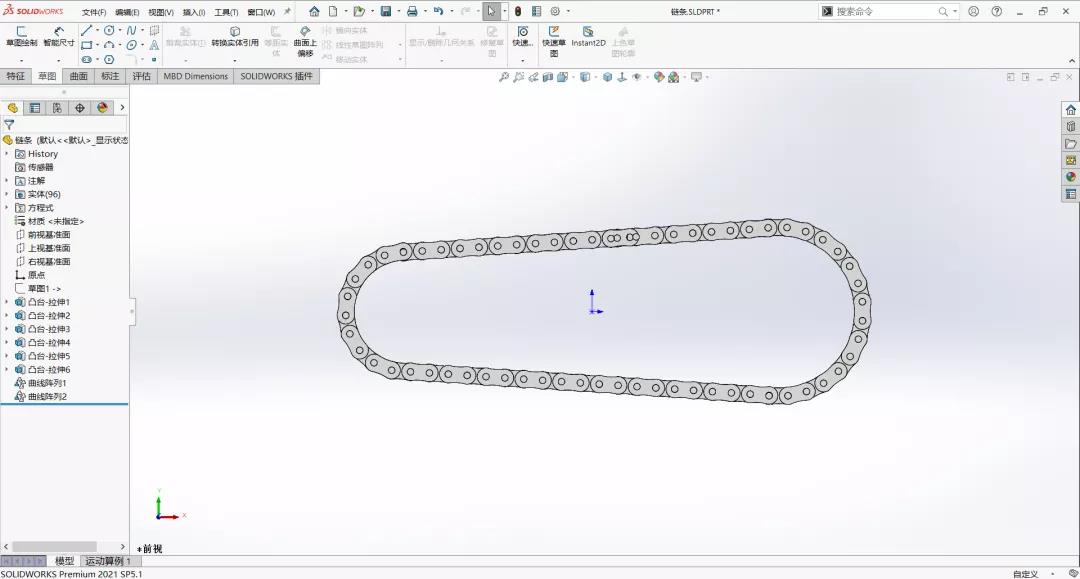

第五步：陣列鏈條。

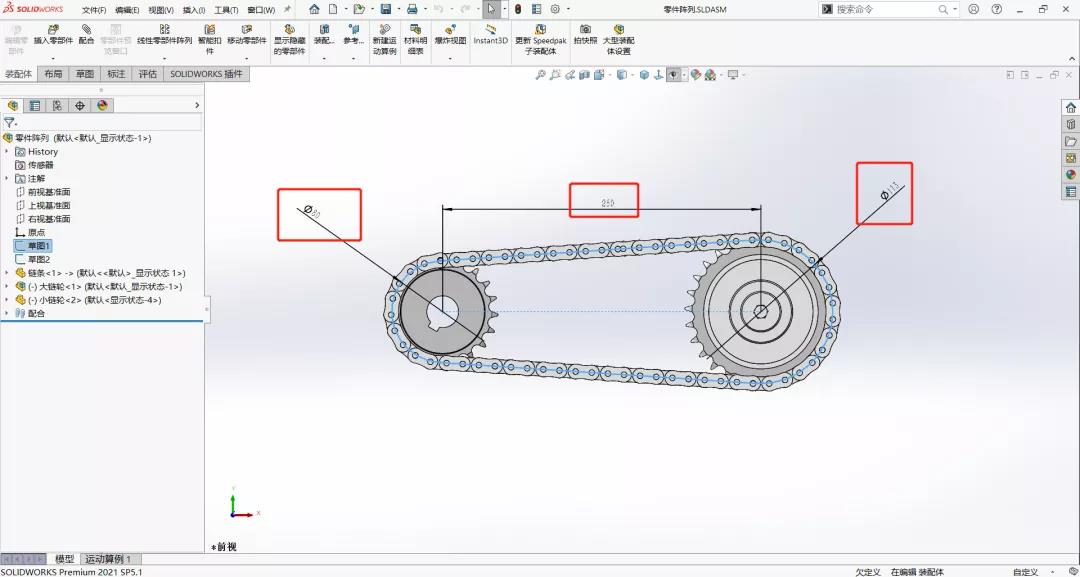

此時鏈條繪制完成，可在裝配體中任意更改草圖的三個尺寸，以達到修改中心距、修改兩鏈輪大小的目的。
第二部分：不使用參數化的方法，在裝配體中直接對鏈條進行處理。由于往期視頻已有相關內容，這里只做視頻演示。
下面，請大家欣賞鏈條的兩種處理方法視頻，點擊獲取
