陣列也能玩出新花樣，一起來了解一下隨形變化
2022-03-17
來源：杭州華睿
作者：杭州華睿
閱讀：2834

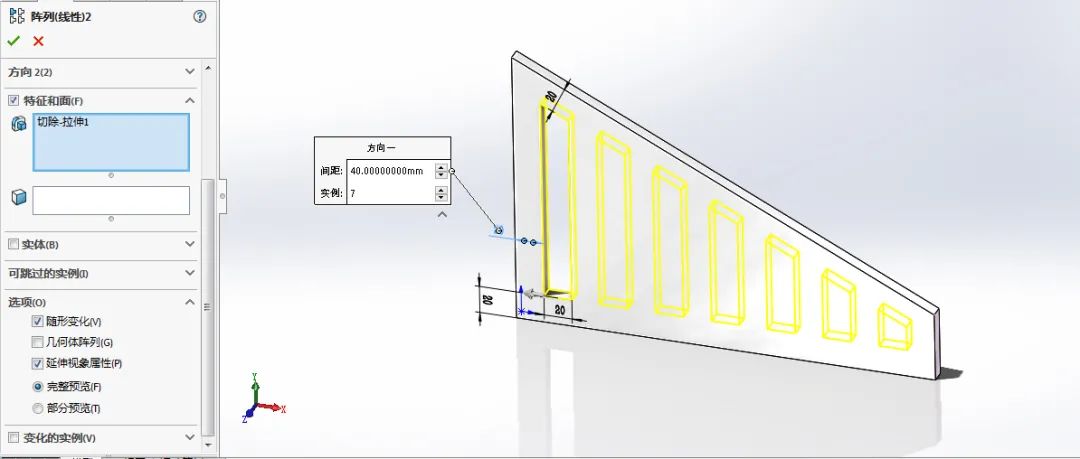

在SOLIDWORKS建模中，陣列是常用的功能，陣列的原理是復制所選的源特征，一般得到的陣列特征和源特征相同，但也不絕對相同，和大家分享幾種得到變化形狀的陣列，如下圖：
1、 使用“隨形變化”選項 選擇隨形變化選項會在陣列時改變其尺寸。欲使用該功能，需要調整草圖，使草圖滿足： A、必須限制在定義陣列實例變化的邊框內； B、草圖完全定義； C、草圖中變化的尺寸不能約束。 之后參照尺寸進行陣列特征，并勾選“隨形變化”選項。 2、 使用成形“到離指定面指定的距離”選項 了解陣列特征的實質，創建滿足要求的特征，即該特征具備自動調整的特性，之后陣列該特征。如果需要得到相同樣式的陣列特征，請勾選“幾何體陣列”。 關于“陣列的隨形變化特征”更多細節介紹，點擊觀看視頻 華睿信息技術有限公司 400-100-9861
