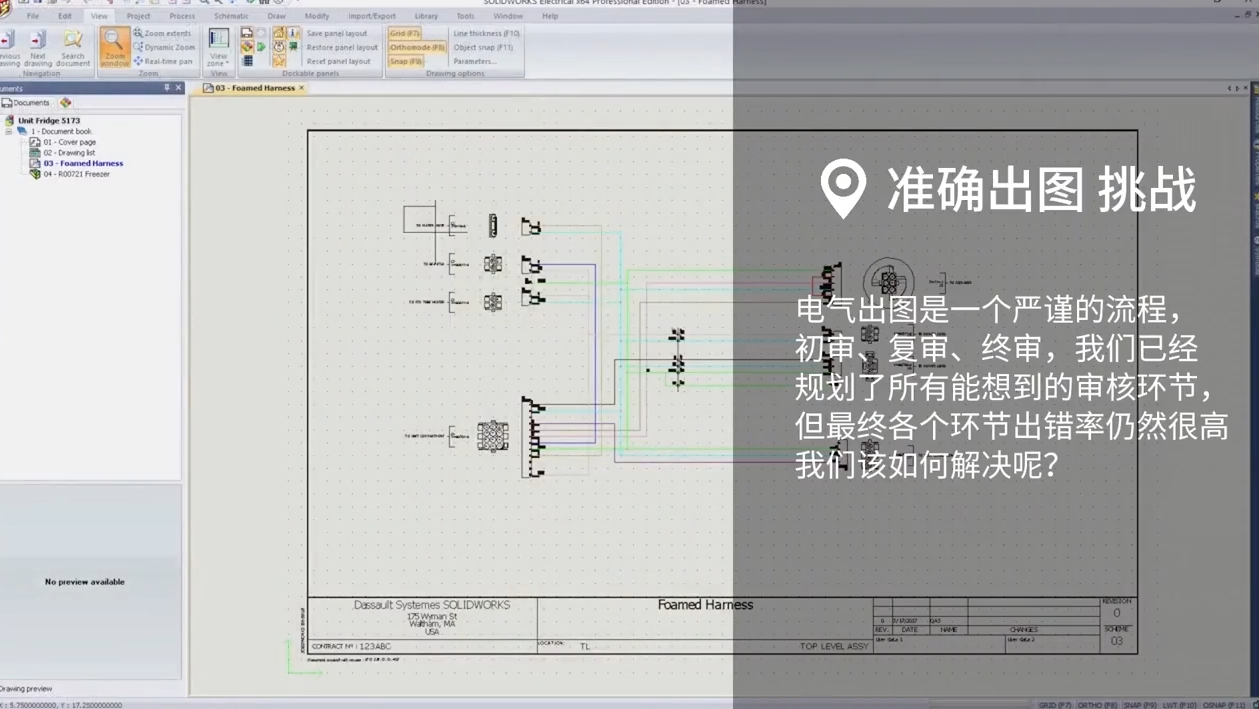

改圖關聯太多，如何規避改漏錯誤？

  一個基礎的電氣圖紙通常由原理圖、BOM表、接線圖構成這三張圖表相互關聯，修改其中一個其他兩張圖表需要同步修改，有些項目能達到幾百項零部件，需要校核的數據直接就翻三倍，零部件太多用傳統的方式出錯當然就不可避免。你可以使用SOLIDWORKS Electrical的自動出圖功能。

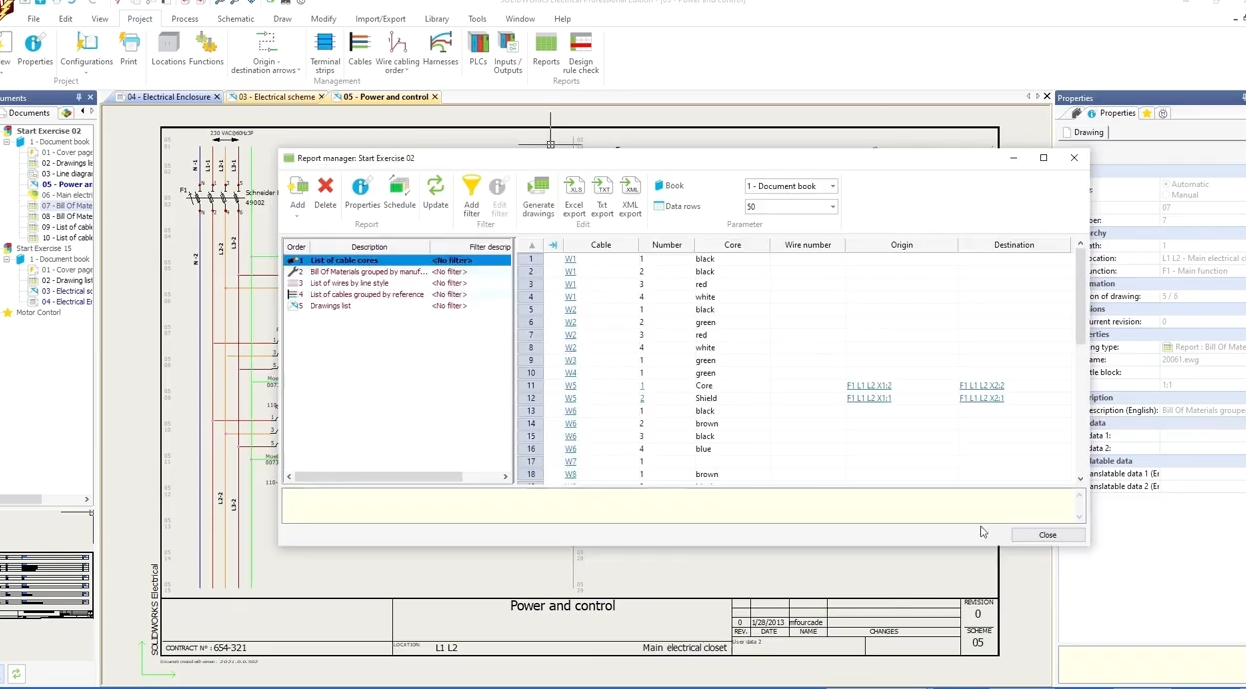

  修改原理圖一鍵生成和更新BOM清單、接線圖等關鍵參數，讓你的寶貴人力從重復的審核中釋放出來完成更多的工作并且還能夠大大減少出錯概率。

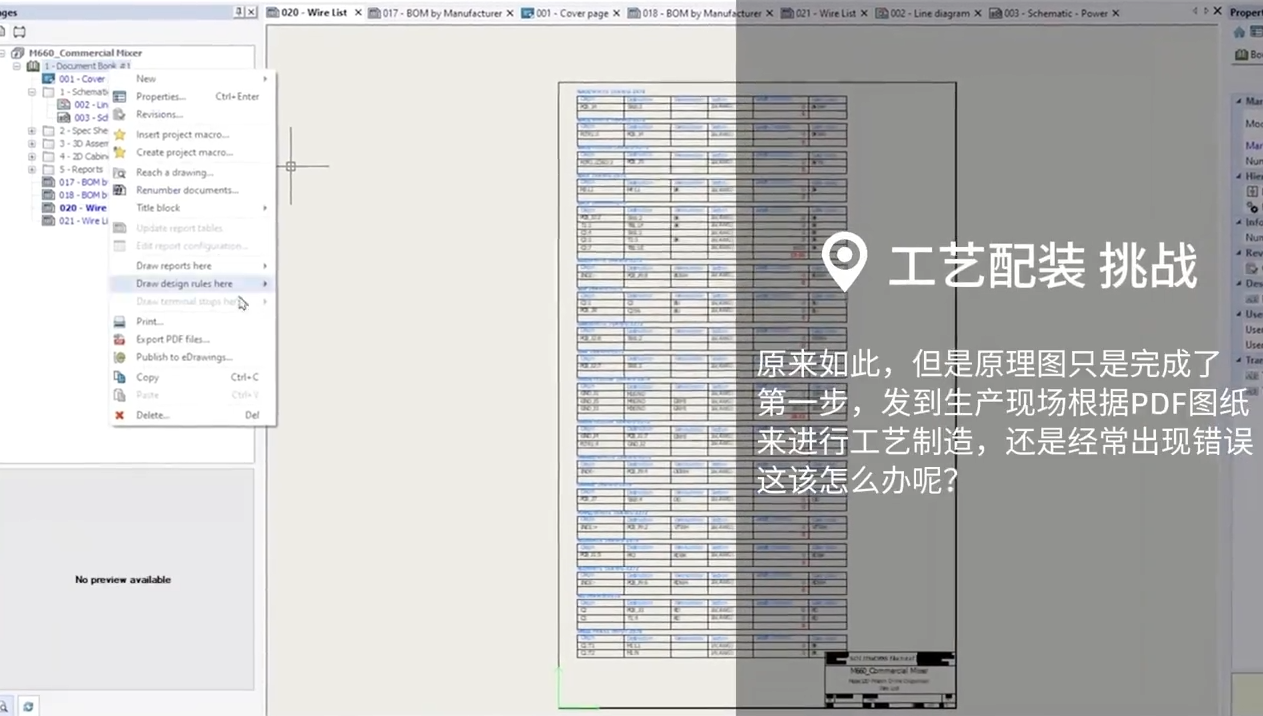

設計好的電氣圖現場卻永遠裝不好？

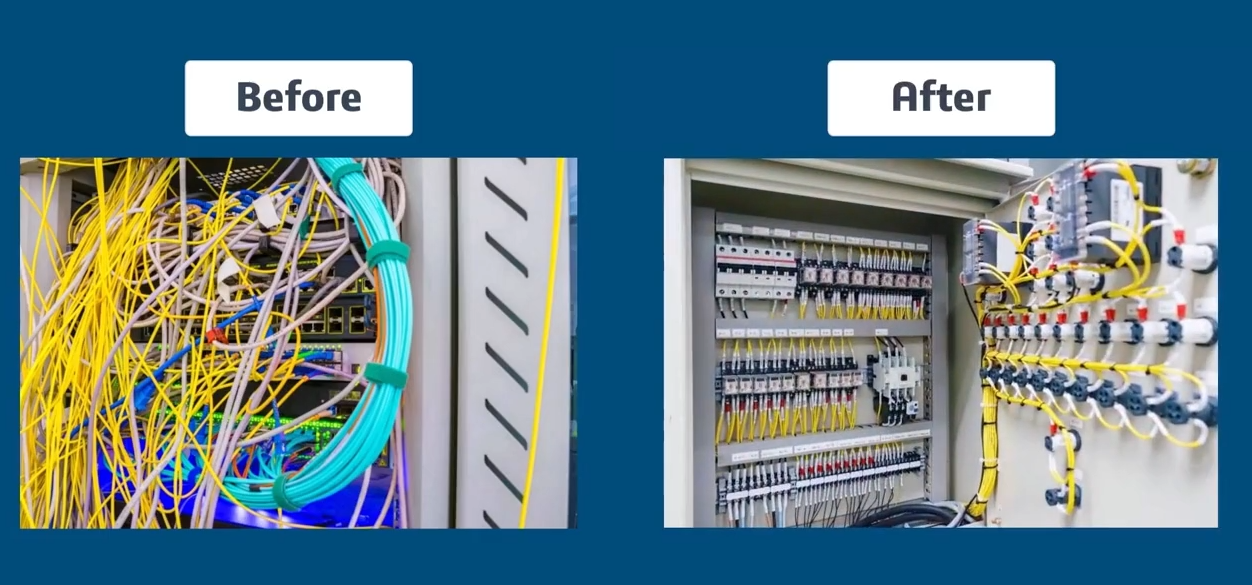

  電器二維圖紙能指導生產，大概率指導不了裝配。因?yàn)?strong>不夠直觀，為了實現圖紙上的設計信息，生產部門需要在車間現場為電器柜進行開孔和布線規劃。規范統一性差，還可能出現空間不足導致柜門關不上的情況。

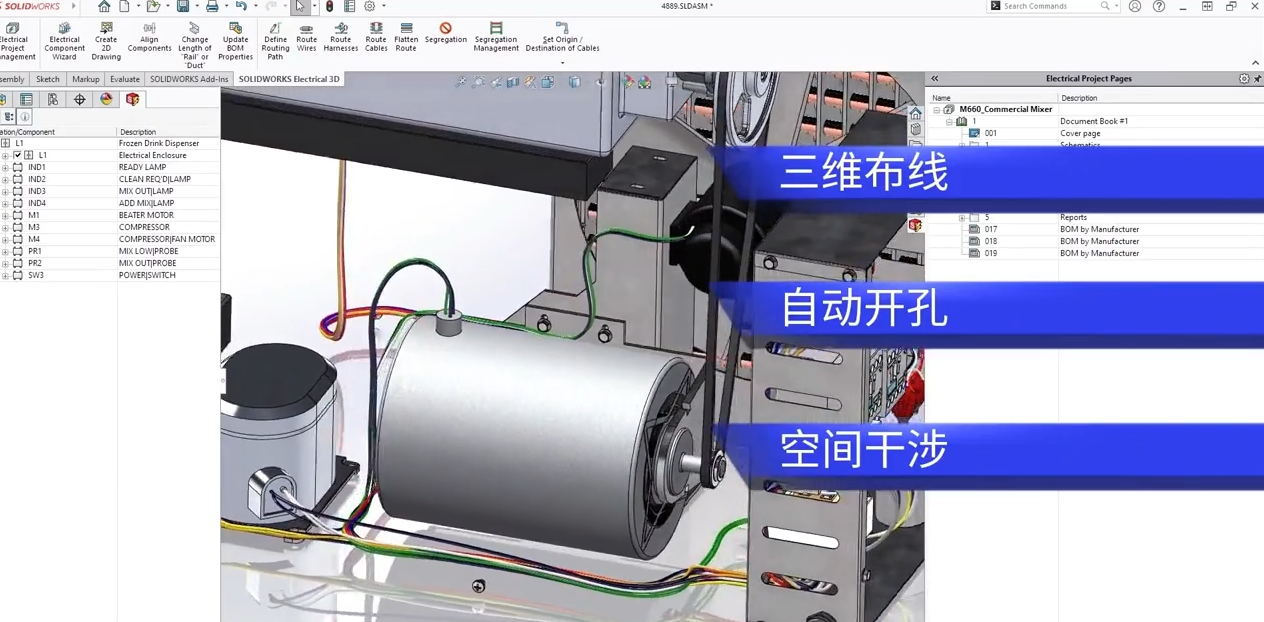

  SOLIDWORKS Electrical的3D模塊可以實現三維布線自動開孔空間干涉等功能。

  它還能幫你計算電線的長度讓裝備現場可能遇到的尷尬在設計階段就被完美解決。

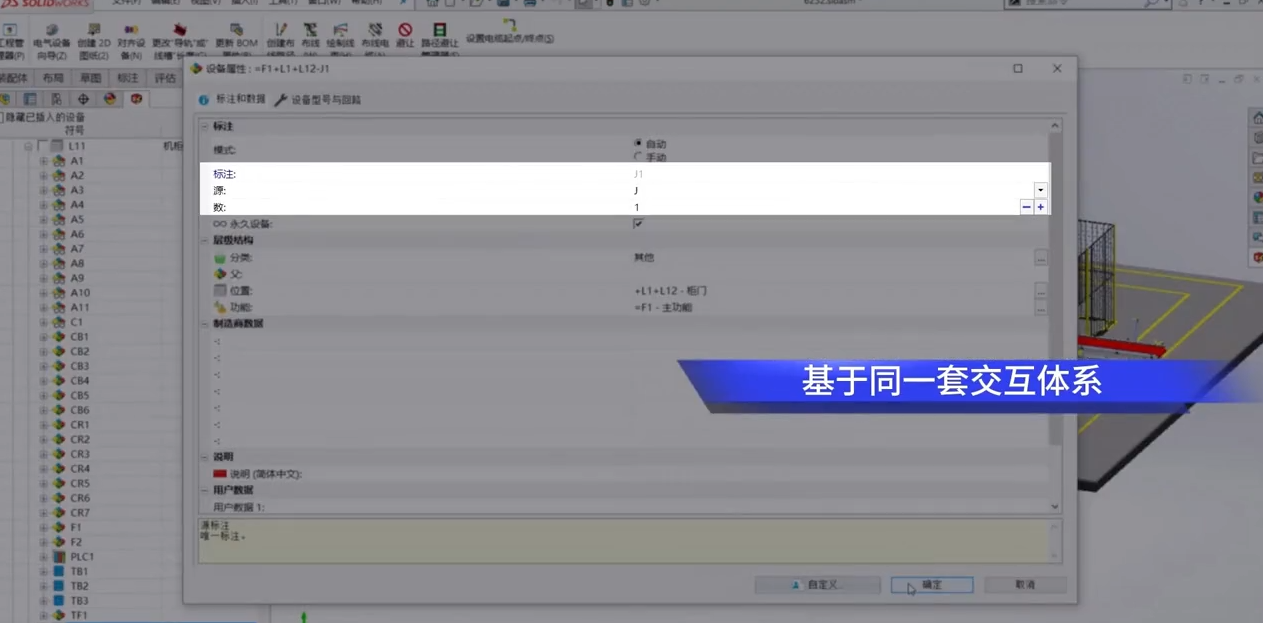

  如何讓兩個獨立業務模塊的人高效協作，能在同一個設計平臺下，基于同一套設計數據很重要。        SOLIDWORKS Electrical的模塊和CAD的模塊無縫融合，當您修改機械結構的時候，電器團隊馬上會收到修改提示。

  同樣當修改電器接口的時候，結構設計團隊也能看到明顯的標注，您不用再為版本數據發愁，而且協同設計能大大縮短設計周期。

華睿信息技術有限公司 400-100-9861
