SOLIDWORKS工程圖操作小技巧:保持尺寸鏈共線
SOLIDWORKS工程圖操作小技巧
保持尺寸鏈共線
本次將未大家介紹不同條件下的尺寸鏈共線操作小技巧,分別是默認情況、要在尺寸文本重疊時保持尺寸鏈共線、要在箭頭重疊時保持尺寸鏈共線的三種不同操作。

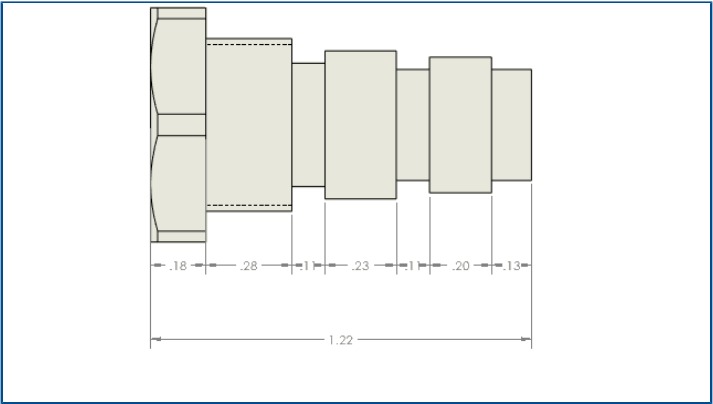

默認情況下以詳圖模式打開工程圖:
即使空間有限,也可以確保尺寸鏈保持共線。當尺寸文本和箭頭重疊時,您可以選擇最合適的選項。
要在尺寸文本重疊時保持尺寸鏈共線:
1、單擊工具 > 選項 > 文檔屬性 > 尺寸 > 線性 > 尺寸鏈。
2、在共線選項下,選擇空間有限時自動偏移文本。
注意:對于 ISO 和 ANSI,此選項會被默認選擇。
要在箭頭重疊時保持尺寸鏈共線:
1、單擊工具 > 選項 > 文檔屬性 > 尺寸 > 線性 > 尺寸鏈。
2. 在共線選項下,選擇當箭頭重疊時,自動將箭頭端替換為:
并指定選項:
? 點。用點替換箭頭。
? 斜線。用斜線替換箭頭。
注意:對于 ISO,此選項會被默認選擇。
