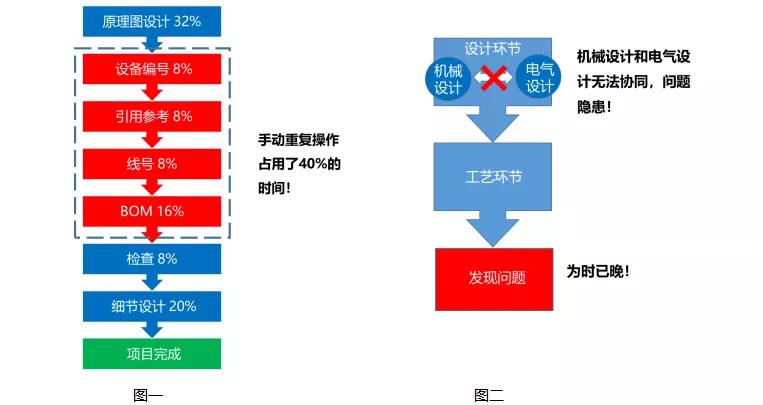

在您的電氣項目設計過程中，有多少時間是在“設計”？又有多少時間是在“繪圖”？您的電氣部分和機械部分在設計過程中有過協同嗎？還是設計完成后出現問題才迫不得已進行“協同”？利用傳統CAD工具進行電氣設計，大量編號、標注、引用、報表需要手動制作，真正用在設計上的時間可能只有三分之一大量時間都浪費在這些重復性工作上（如圖一）；

并且由于數據無法流通，機械設計和電氣設計猶如在兩座孤島上，無法協同，彼此相互獨立，并且無法考慮布線是否合理，設備的結構設計是否符合電氣設備的安裝，只有設備加工好后，才能發現問題所在，但已經為時已晚，這時只能返工重新設計，或者接受有瑕疵的產品（如圖二）。

SOLIDWORKS Electrical是一款機電一體化設計與管理軟件，提供強大電氣原理圖設計工具的同時，借助 SOLIDWORKS機械設計平臺，能夠完成3D空間布置、3D自動化布線等實體化設計，將電氣設計帶入三維空間，所見即所得，而不再只是平面符號；并且電氣和機械設計數據實時同步更新，真正做到信息共享，協同設計；電氣設計數據中零部件信息及項目圖紙與SOLIDWORKS機械設計數據可以通過SOLIDWORKS PDM進行管理，使電氣和機械之間無縫集成，從而實現機電一體化設計。

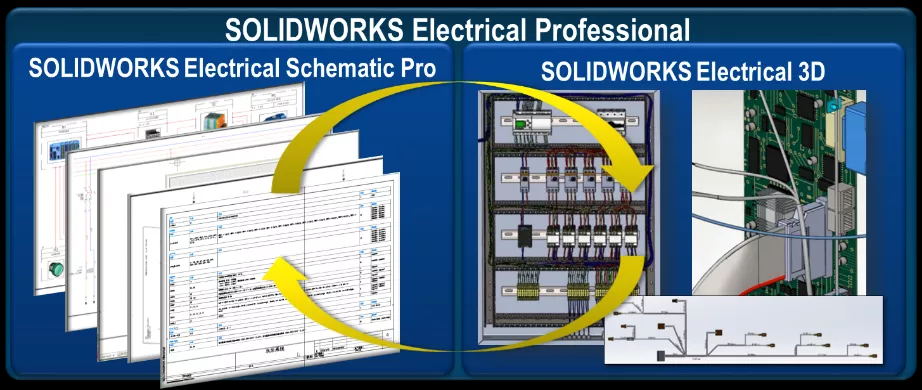

SOLIDWORKS Electrical機電一體化設計解決方案由SOLIDWORKS Electrical Schematic和SOLIDWORKS Electrical 3D組成，兩者共同組成SOLIDWORKS Electrical Professional。

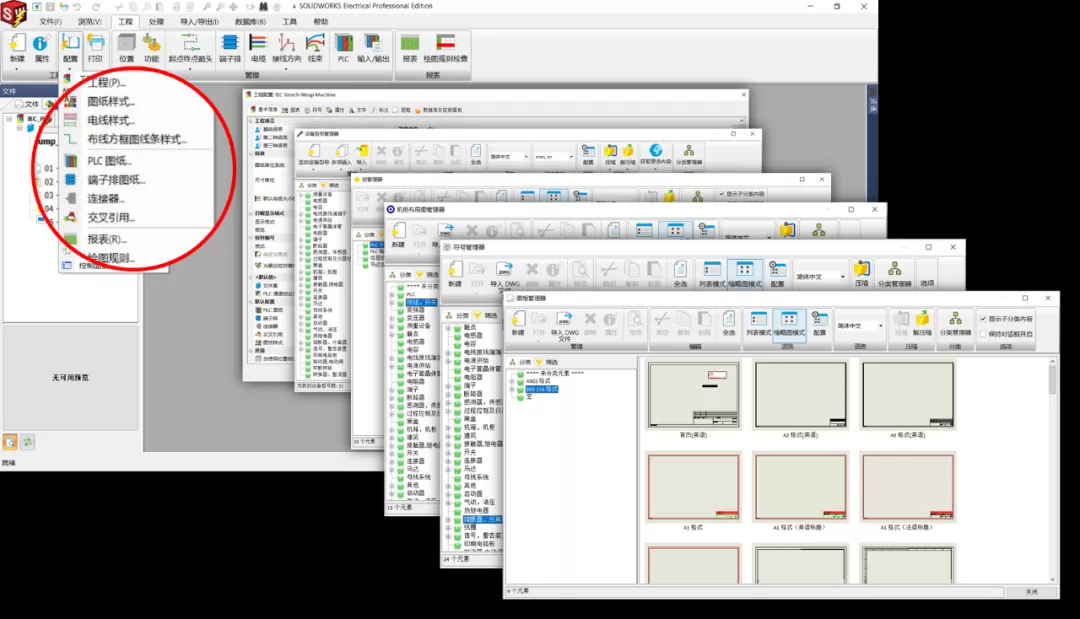

SOLIDWORKS Electrical Schematic為您提供強大的電氣原理圖設計工具。SOLIDWORKS Electrical基于SQL數據庫，可輕松實現項目中符號、圖框、報表做統一規范化管理。

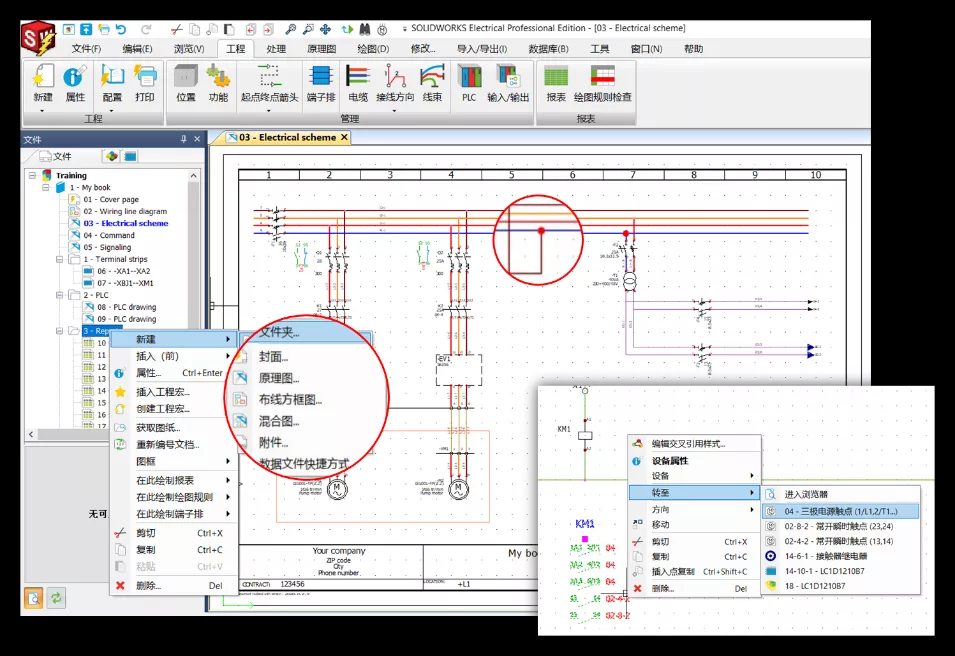

SOLIDWORKS Electrical可自動完成編號、標注、引用、報表的制作，大大減少重復性工作的時間，提高工作效率，從而有更多時間進行創新！

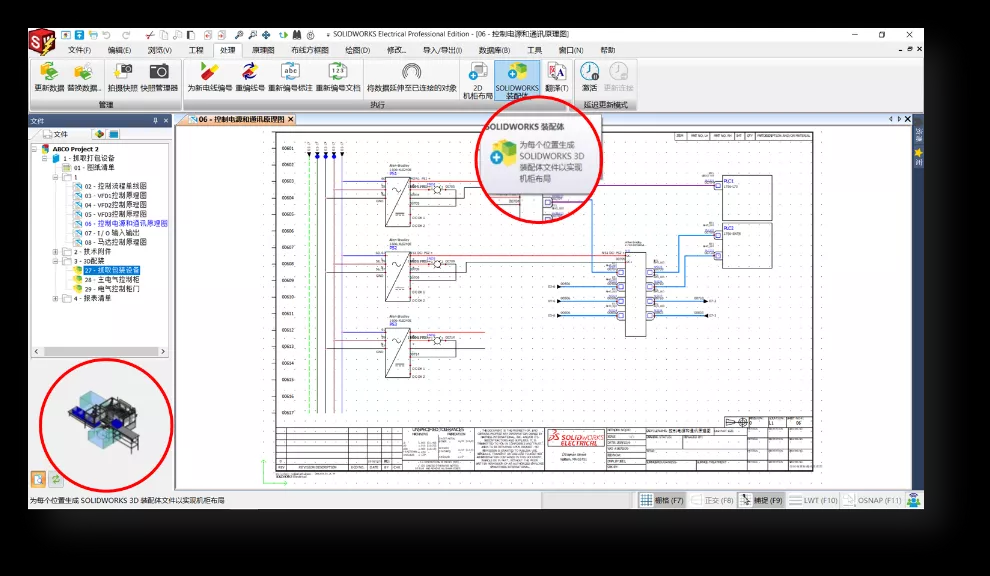

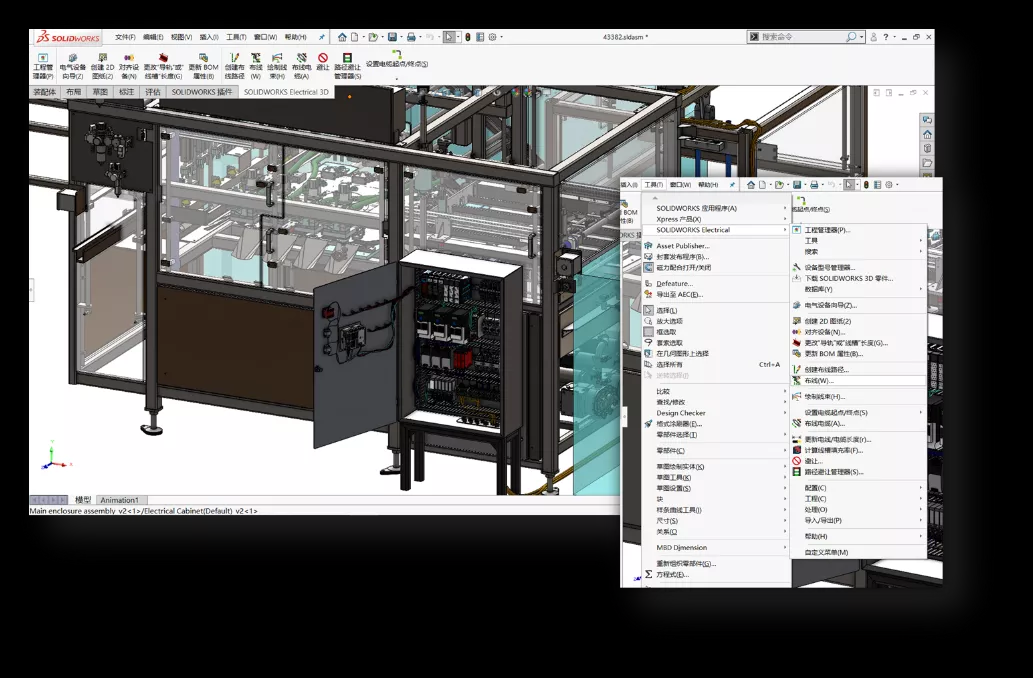

我們可以直接在2D原理圖中生成項目的三維空間，并直接啟動SOLIDWORKS,因?yàn)?/span>SOLIDWORKS 3D模塊基于SOLIDWORKS 設計平臺，并能夠把機械的大裝配體通過多種方式直接加入到這個空間中來，實現機械數據和電氣數據的實時雙向交流。

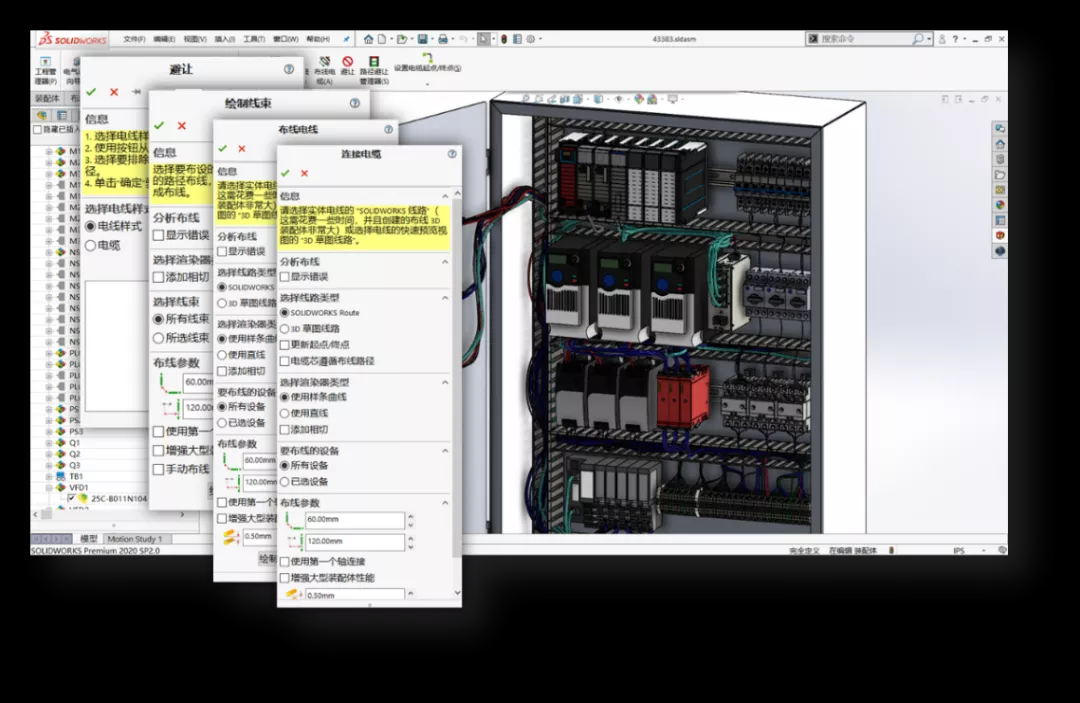

我們可以通過項目導航器，把項目設備方便的裝配到空間中，或者和大裝配模型上的設備產生關聯，并根據2D原理圖中電線的顏色，直徑，設計好的走線路徑，自動生成放樣或直線實體線，并方便的手動調整；還可以實現電線電纜長度計算，線槽滿度報警，線路避讓管理等。

SOLIDWORKS Electrical產品可幫助公司簡化電氣設計流程，并實現電氣設計和機械設計同步開發。

1.消除隱性成本

機電協同，數據實時同步更新，實現電氣BOM與機械BOM集成，預防錯誤和額外成本

2.減少制造缺陷和廢品

在三維空間模擬空間布局，檢查碰撞沖突，計算線長，及時發現問題

3.加快上市速度

更快的設計，部門間更流暢的溝通，加快產品投入市場的速度

4.保證生產與組裝的一致性

實現整體產品可視化，設計中所見即所得

5.簡化開發，降低成本

機械團隊電氣團隊協同開展工作，合并機械與電氣材料明細表以簡化生產計劃，使用3D模型加快電纜/電線/線束路徑規劃設計速度。

機電協同設計是企業數字化轉型過程中的必經之路，協同設計，破除信息孤島，及時發現問題，是提升產品品質的重要途經，SOLIDWORKS Electrical伴您高效設計，協同創新，勇做行業先行者和領導者！
