看完這些方程式的應用，我決定再系統學習一下SOLIDWORKS
>> 獲取專屬參數化設計解決方案
歡迎致電：400-100-9861
將自己產品中的某些零件、組件甚至整個產品實行參數化設計，是提高設計效率的有效途徑之一，而想要實現參數化設計，就離不開SOLIDWORKS中方程式的使用。

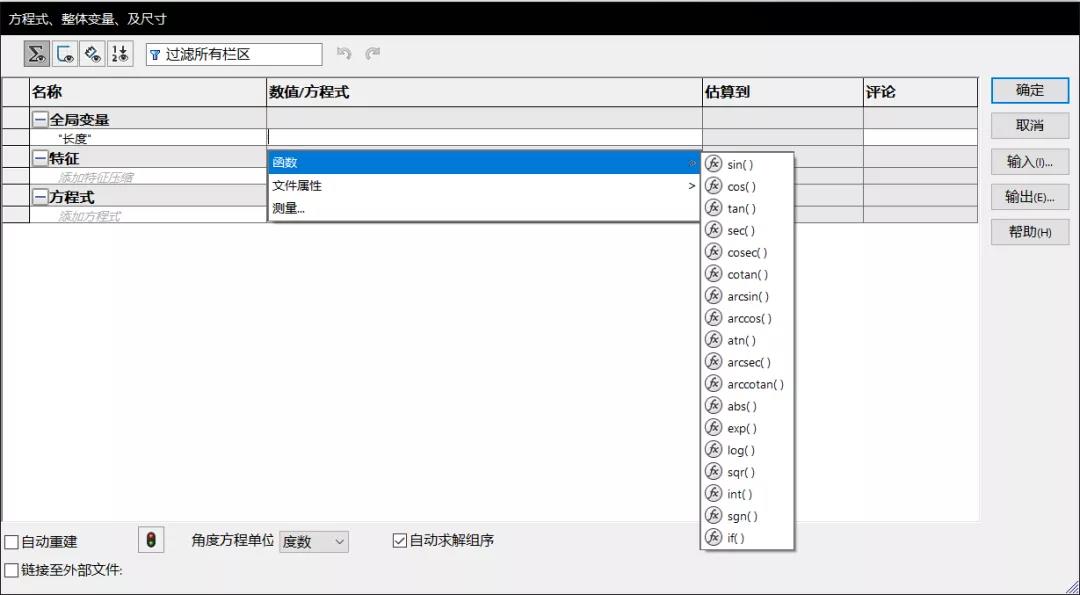

SOLIDWORKS方程式中用到的函數非常多，我們先來了解一下方程式中給出的函數都有哪些。打開函數選項后，你會看到有這些函數可供選擇，如下圖： SOLIDWORKS中給出了許多函數，今天我們重點講解int函數和if函數。 1、int函數：int函數為取整函數，即：int (a) 取整 返回 a 的整數部分，例如：int ( 9.5 )，返回值為9。 2、if函數：if函數為判斷函數，if(a,b,c):a為真，返回值是b，否則為c。例如：IIF ( "剩余長度" > 170, 160 , 200 )，當"剩余長度"大于170時，返回值為160，當剩余長度小于等于170時，返回值為200。 SOLIDWORS中還有一些常用運算符，如下： “and”(與) “or”(或) “not”(非） “^”(乘方) …… 這些運算符與前面函數搭配，能滿足很多條件，例如："孔間距" = IIF ( "剩余長度" > 170 or "剩余長度" = 0 , 160 , 200 )，其含義為，當剩余長度大于170或者等于0的時候，返回值為160，不滿足該條件，返回值為200。
