本期給大家?guī)淼氖?strong>SOLIDWORKS宏命令應用，有兩部分內容：

1、一鍵設置模板

2、添加邊界框按鈕

首先開始第一部分內容，當我們做好一套模板后，設置模板的過程是相對比較繁瑣的，特別是在公司內部給多位工程師設置模板時，設置模板所用的時間更長。因?yàn)樵O(shè)置模板的過程都是一樣的，所以可以使用宏命令錄制模板設置過程，最終實現運行宏程序一鍵設置模板。

下面，開始具體的操作：

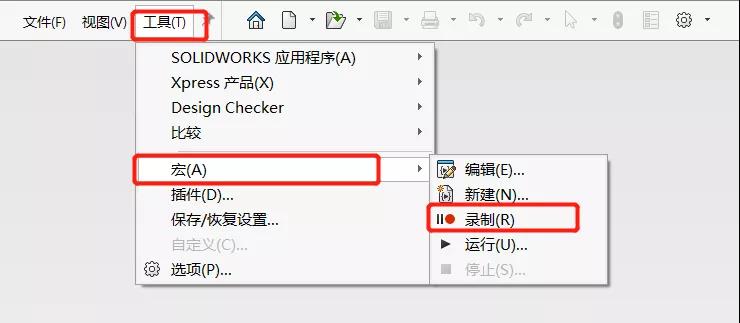

1. 首先點擊【工具】-【宏】-【錄制】，點擊開始宏的錄制。

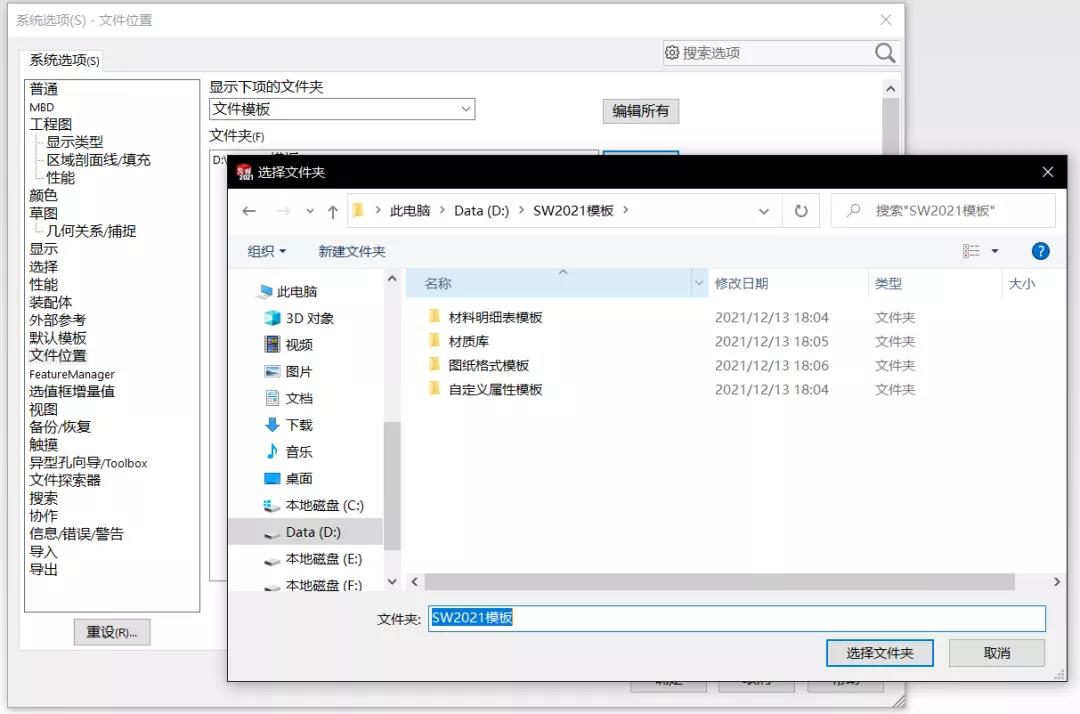

2. 接下來就可以正常設置模板了，全部設置完成后點擊確定。

3. 由于模板發生變更，也重新設置一下默認模板。

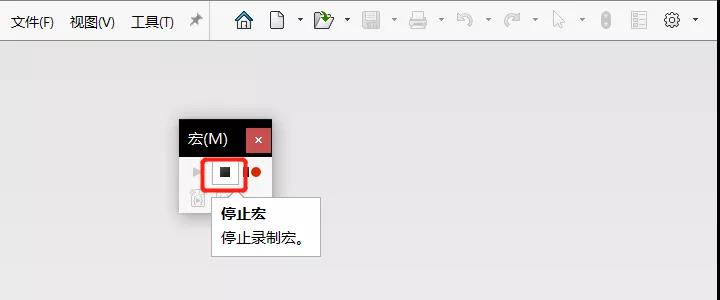

4. 設置完成就可以點擊【停止宏】（如果想統一不分系統設置，也可以在進行相關設置后再停止宏）。

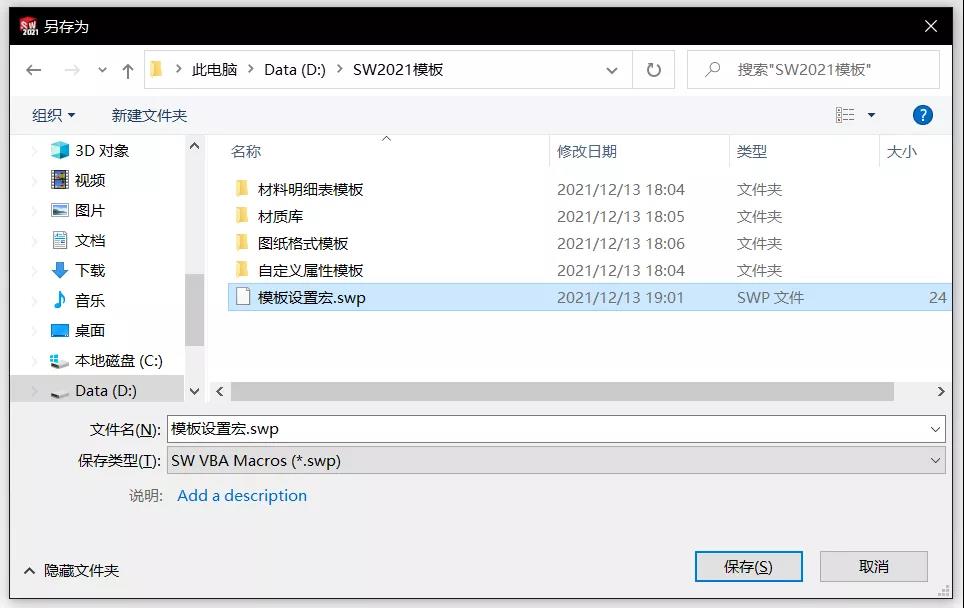

5. 此時宏錄制完成，命名后保存到對應位置即可。

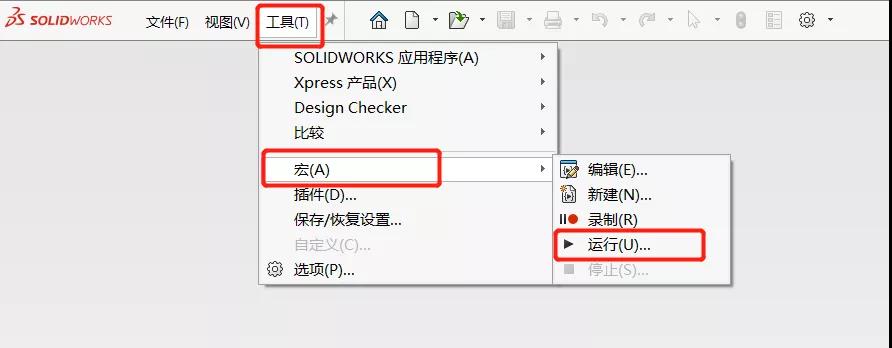

6. 下面進行驗證了，點擊【工具】-【宏】-【運行】，在彈出的窗口中選擇剛剛錄制的宏程序即可進行驗證。

下面開始第二部分內容：

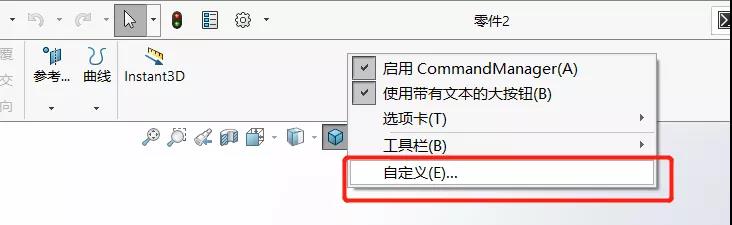

1. 在空白位置【右擊】，選擇【自定義】。

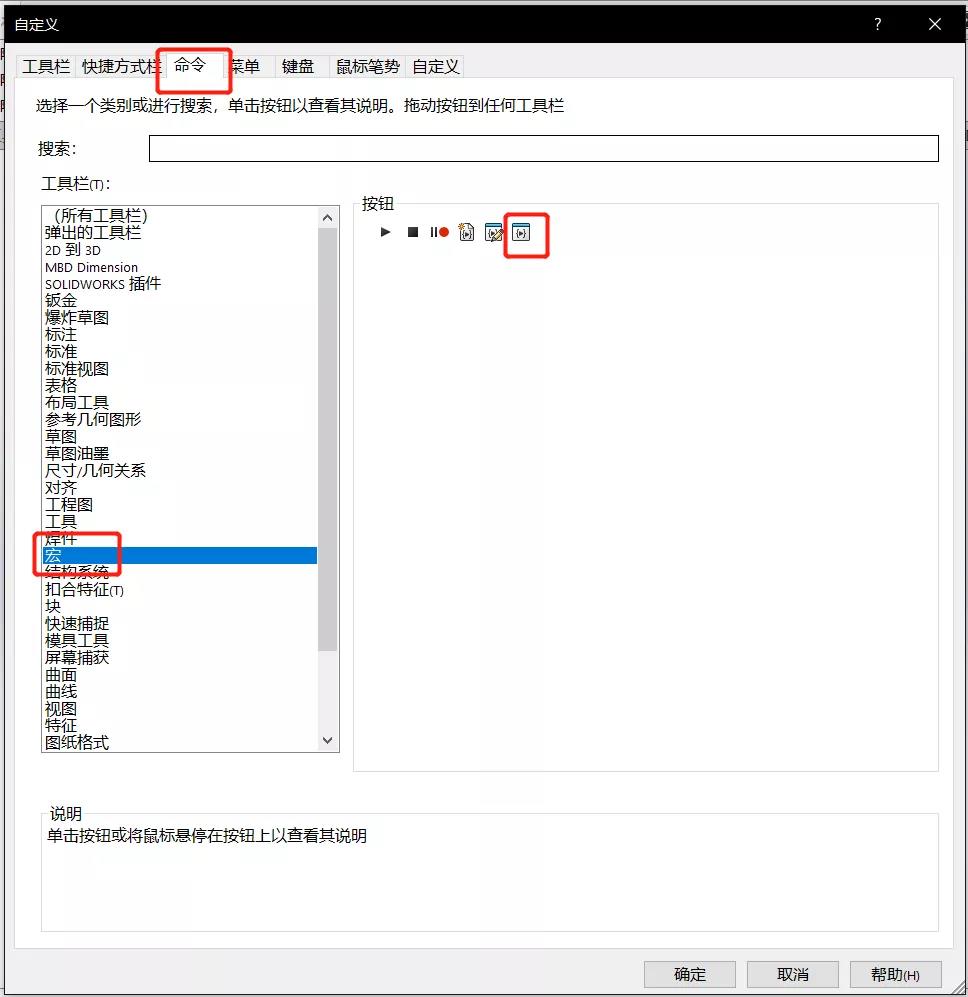

2. 在彈出的窗口中選擇【命令】-【宏】-【新建宏按鈕】，并將其拖動到工具欄。

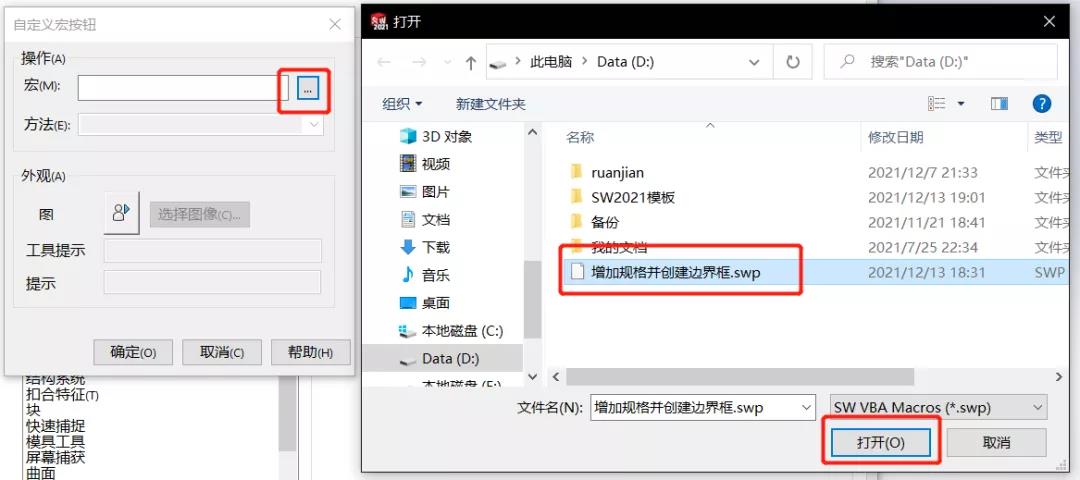

3. 在彈出的窗口中選擇【…】，并找到對應的宏程序，點擊打開后再點擊確定。

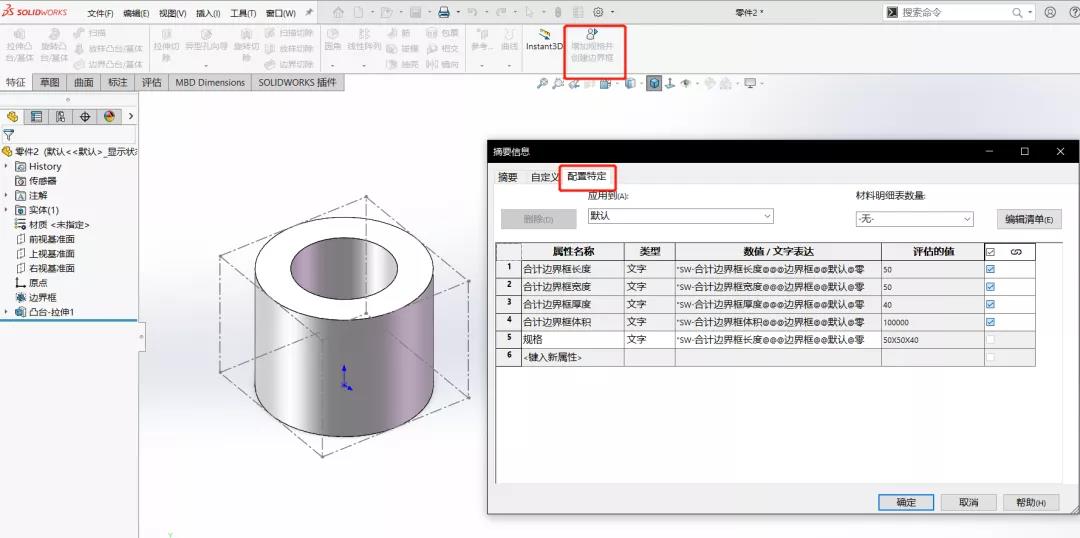

4. 這時候會生成按鈕，點擊此按鈕即可生成邊界框，并且還會生成對應的屬性。
